Elementy pokrywy pieca chłodzonego wodą, odlew ze stali wysokiej jakości, części zamienne do EAF LRF
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Shaanxi Chengda |
| Orzecznictwo | ISO 9001 |
| Numer modelu | Negocjować na podstawie pojemności przetwarzania sprzętu |
| Minimalne zamówienie | 1 jednostka |
| Cena | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Szczegóły pakowania | Omów zgodnie z konkretnymi wymaganiami strony A |
| Czas dostawy | 2 miesiące |
| Zasady płatności | Akredytywa, T/T, Western Union |
| Możliwość Supply | Kompletny łańcuch dostaw produkcyjny, zaopatrzenie na czas i spełniają standardy jakości |
Skontaktuj się ze mną o darmowe próbki i kupony.
Co to jest?:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Podkreślić | pokrywa pieca chłodzonego wodą,stalowe odlewy,części zamienne do EAF |
||
|---|---|---|---|
opis produktu

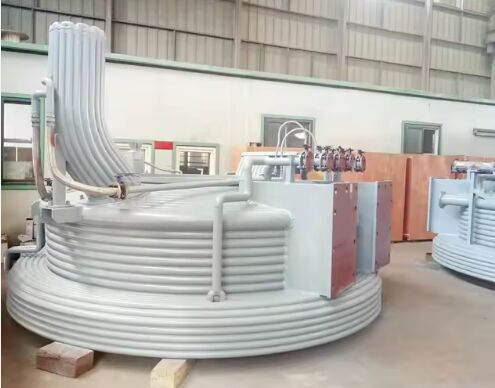

Pokrycie pieca chłodzonego wodą dla pieca łukowego elektrycznego (EAF)
W sprawiepokrywa pieca chłodzonego wodąjest kluczowym elementem odpornym na wysoką temperaturę w piecach łukowych elektrycznych (EAF) i piecach rafinacyjnych z łodygą (LRF). Zamyka górę pieca, wspiera wprowadzenie elektrody,i wytrzymuje ekstremalny wstrząs cieplny podczas topieniaZintegrowany system chłodzenia wodnym zapewnia stabilną pracę w warunkach pracy o wysokiej temperaturze i wysokim promieniowaniu, wydłuża żywotność i zwiększa wydajność pieca.
Podstawowe funkcje
-
Uszczelnienie pieca i izolacja termiczna
- Zamyka otwór pieca w celu zmniejszenia utraty ciepła i zapobiegania ucieczce wysokotemperaturowych gazów dymowych, pyłu i roztopionych drgawek metalu, optymalizując środowisko topienia.
- Blokuje promieniowanie cieplne z wnętrza pieca, chroniąc górne części urządzeń (np. mechanizmy podnoszenia elektrod, systemy usuwania pyłu) przed uszkodzeniami termicznymi.
-
Wsparcie elektrody i pozycjonowanie
- Cechy3 koncentryczne otwory elektrody(odpowiednie elektrody grafitowe Φ300~Φ600 mm) z precyzyjnie obrobionymi miedzianymi buchami, zapewniającymi stabilne wstawianie elektrody i pracę pionową.Puszki pomagają również w przewodnictwie prądu i rozpraszaniu ciepła.
-
Wysokiej wydajności rozpraszanie ciepła
- Wbudowany układ wody chłodzącej szybko rozprasza ciepło pochłonięte z pieca, utrzymując temperaturę roboczą pokrywy w bezpiecznym zakresie i unikając deformacji spowodowanej przegrzaniem.
Projekt konstrukcyjny
| Składnik | Materiał i specyfikacja |
|---|---|
| Pokrywka | Pozostałe elementyQ345R Płytka ze stali niskiego stopnia(tłuszcz 20 ̊40 mm) lubstali nierdzewnej 304; odporne na korozję i wytrzymałe. |
| Woda chłodząca | Zintegrowana lub modułowa konstrukcja płaszcza wodnego; wewnętrzna jamka jest podzielona na wiele niezależnych kanałów przepływu w celu zapewnienia jednolitego rozkładu wody i braku martwych stref. |
| Włókna elektrodowe | Zestaw chromowo-miedziany (CuCrZr)wbudowane w otwory elektrodowe; wysoka przewodność i przewodność cieplna, z własną niezależną gałęzią chłodzącą, aby zapobiec przegrzaniu w obszarze kontaktu elektrody. |
| Połączenie paska | Wyposażony w obudowę z płaszczykami uszczelniającymi w wlewie/wylewie wody oraz w zęby elektrod; wykorzystuje wysokotemperaturowe uszczelki gumowe zapewniające zerowe wycieki wody. |
| Struktura wzmocnienia | Wewnętrzne wzmocnienie żeber stalowych w celu poprawy wytrzymałości mechanicznej i odporności na deformacje w warunkach wysokiej temperatury i ciśnienia. |
| Otwory dostępu | Rezerwowane otwory obserwacyjne, otwory do pobierania próbek i otwory do lancy tlenowej w celu zaspokojenia potrzeb operacji stopienia na miejscu. |
Parametry techniczne
Parametry są dostosowywane na podstawie pojemności EAF (5t-150t).
1. Podstawowe parametry wielkości
| Pojemność EFR | Średnica pokrywy | Średnica otworu elektrody | Gęstość pokrywy | Waga |
|---|---|---|---|---|
| 10 ‰ 30 t | Φ1800 Φ2500 mm | Φ320/Φ350/Φ400 mm | 200 ∼ 300 mm | 3 ‰ 8 t |
| 50 ‰ 80 t | Φ2800 Φ3500 mm | Φ450/Φ500 mm | 300×400 mm | 10 ‰ 18 t |
| 100 ‰ 150 t | Φ3800 Φ4500 mm | Φ550/Φ600 mm | 400 ̊500 mm | 20 ‰ 35 t |
2. Parametry układu chłodzenia
| Parametry | Specyfikacja |
|---|---|
| Ciśnienie wody roboczej | 00,6 MPa (stabilne ciśnienie w celu uniknięcia wahań przepływu) |
| Całkowity przepływ wody | 80 ≈ 300 l/min (w proporcji do pojemności pieca: 15 ≈ 20 l/min na 10 t EAF) |
| Jakość wody chłodzącej | Przewodnictwo ≤ 50 μS/cm; pH 6,5−8.5; woda zdyjonizowana zalecana w celu zapobiegania łuszczeniu |
| Wzrost temperatury wody chłodzącej | ≤ 15 K (temperatura wejściowa ≤ 35°C, temperatura wyjściowa ≤ 50°C) |
| Wydajność uszczelniania | Brak wycieków pod ciśnieniem roboczym 1,2 ×; czas trwania badania ciśnienia ≥ 30 min |
3. Parametry wydajności termicznej i mechanicznej
| Parametry | Specyfikacja |
|---|---|
| Maksymalna temperatura pracy | ≤ 1200°C (temperatura powierzchni w strefie ognia pieca) |
| Limit wzrostu temperatury | ≤ 40 K (powierzchnia pokrycia w stosunku do temperatury otoczenia) |
| Wytrzymałość mechaniczna | Wytrzymałość na rozciąganie ≥ 350 MPa; wytrzymuje wahania ciśnienia pieca ±0,05 MPa |
| Odporność na wstrząsy cieplne | Odporność na szybkie cykle chłodzenia/ogrzewania o temperaturze 1000°C bez pęknięć i deformacji |
| Życie w służbie | ≥ 12 000 obciążeń pieca (w standardowych warunkach eksploatacji) |
4. Parametry wydajności materiału
| Składnik | Klasa materiału | Kluczowe wskaźniki wydajności |
|---|---|---|
| Pokrywka | Q345R/304 SS | Wytrzymałość wytrzymałości ≥ 345 MPa; wartość odporności na korozję ≥ 9 (badanie rozpyleniem solnym 1000h) |
| Włókna elektrodowe | CuCrZr | Przewodność elektryczna ≥ 48 MS/m; przewodność cieplna ≥ 320 W/m·K |
| Gasketa uszczelniająca | Kauczuk silikonowy o wysokiej temperaturze | Zakres temperatury pracy: -40°C do 300°C; ustawienie kompresji ≤ 15% |
Zalety zastosowania
- Długa żywotność: W porównaniu z ogniotrwałymi pokrywami pieców z cegieł, konstrukcja schłodzona wodą unika pęknięć i erozji spowodowanej wstrząsem cieplnym, zmniejszając częstotliwość konserwacji o 60% i czas przerwy o 40%.
- Oszczędność energii i redukcja emisji: Doskonała wydajność uszczelniania zmniejsza straty ciepła o 20-30% i emisję gazów spalinowych, zgodnie z normami ochrony środowiska przemysłowego.
- Wysoka stabilność operacyjna: sztywna struktura i jednolite chłodzenie zapobiegają deformacji, zapewniając precyzyjne ustawienie elektrody i stabilne rozładowanie łuku, poprawiając jakość i wydajność stopienia.
