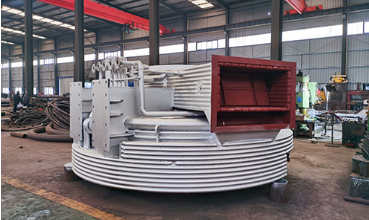

Pokrywa pieca chłodzona wodą

1. Przegląd produktu

2. Główne typy produktów i klasyfikacja strukturalna

2.1 Pokrywa pieca chłodzonego wodą ze ścianą membranową (model standardowy głównego nurtu)

• Struktura: Spawana gęstymi rurami stalowymi kotłowymi 20 #, tworząc zintegrowany kanał chłodzący ściankę membranową; gwoździe kotwiące wspawane do powierzchni skierowanej przeciwpożarowo z wylewaną odporną na zużycie okładziną ogniotrwałą o grubości 30–50 mm
• Układ: podzielony na centralny moduł osłony elektrody i moduły osłony krawędzi obwodowej, połączone śrubami odpornymi na wysoką temperaturę
• Piece dopasowane: duże i średnio zamknięte piece z łukiem krytym o mocy 12 500–63 000 kVA, przemysłowe piece krzemowe
• Zalety: Wysoka wytrzymałość konstrukcyjna, równomierny efekt chłodzenia, doskonała szczelność, niski stopień wycieku gazów spalinowych, długa żywotność zsynchronizowana z korpusem pieca
• Zastosowanie: Huty o wysokich standardach środowiskowych z odzyskiem gazów spalinowych

Pokrywa pieca chłodzonego wodą ze zbiornikiem 2.2 (model do małego pieca o lekkim obciążeniu)

• Konstrukcja: Uszczelniony zbiornik wody chłodzącej przyspawany stalowymi płytami z niezależnymi labiryntowymi kanałami cyrkulacyjnymi wody wewnątrz każdego korpusu zbiornika
• Piece dopasowane: małe i średnie piece do żelazostopów i węglika wapnia o mocy 6300–16 500 kVA
• Zalety: Niski koszt produkcji, lekkość, wygodny demontaż i remont na miejscu, elastyczna transformacja starych pieców
• Zastosowanie: Otwarte i półzamknięte piece elektryczne o małej wydajności i niskim obciążeniu cieplnym

2.3 Zintegrowana inteligentna pokrywa pieca chłodzona wodą (wysokiej klasy, w pełni zamknięty typ)

• Konfiguracja aktualizacji: Wbudowany czujnik monitorowania temperatury, interfejs alarmu przepływu wody, automatyczny zawór nadmiarowy ciśnienia, właz do czyszczenia kurzu, zarezerwowane otwory do pobierania próbek i pomiaru temperatury
• Urządzenia pomocnicze: Pasujący kolektor wlotowy/wylotowy wody, zbiornik wyrównawczy rozpraszający ciepło, podkładka azbestowa uszczelniająca w wysokiej temperaturze
• Dopasowane piece: bardzo duże, całkowicie zamknięte piece o mocy 33 000–63 000 kVA, inteligentne, bezobsługowe linie produkcyjne do wytapiania
• Zalety: Monitorowanie w czasie rzeczywistym temperatury i przepływu wody chłodzącej, automatyczny alarm przegrzania, całkowite odsysanie dymu, bardzo niska emisja

3. Podstawowa struktura i zasada działania

1. Główny korpus modułu chłodzonego wodą


   Zastosuj specjalną stal kotłową o doskonałym przewodzeniu ciepła i odporności na ciśnienie; dzielona modułowa konstrukcja ułatwiająca transport, instalację i lokalną wymianę uszkodzonych części bez całkowitego demontażu.
2. Zamknięty kanał wody obiegowej


   Niezależna konstrukcja oddzielnego kanału przepływowego pozwala uniknąć lokalnego przegrzania wody martwej; woda chłodząca stale krąży wewnątrz, odprowadzając ogromne ciepło promieniowania z komory pieca, stabilizując temperaturę powierzchni pokrywy pieca w bezpiecznym zakresie.
3. Ogniotrwała, odporna na zużycie warstwa podszewki


   Gwóźdź kotwiący + odlewana kompozytowa konstrukcja okładzinowa izoluje bezpośrednie szorowanie dymu o wysokiej temperaturze i stopionego pyłu, zapobiega wypaleniu utleniającemu blachy stalowej, zmniejsza straty ciepła i wydłuża cykl pracy.
4. Zarezerwowane wielofunkcyjne otwory procesowe


   Wstępnie ustawione otwory penetracyjne elektrod, otwory zasilające, otwory oddymiające, otwory upustowe, włazy remontowe, otwory do pomiaru temperatury i pobierania próbek zgodnie z układem pieca, spełniające wszystkie wymagania procesu ciągłego wytapiania.
5. System kolektora wlotu i wylotu wody


   Wyposażony w zintegrowany kolektor dystrybucji wody, dopasowany do urządzeń monitorujących przepływ i zabezpieczających przed przepełnieniem; wszystkie rurociągi łączące są wyposażone w kołnierze uszczelniające odporne na wysokie temperatury, aby zapobiec wyciekom wody na złączach.

4. Podstawowe zalety produktu

4.1 Bardzo długa żywotność, obniżone koszty konserwacji związanej z przestojami

4.2 Dobre właściwości uszczelniające, oszczędność energii i ochrona środowiska

4.3 Kompleksowa ochrona urządzeń górnego pieca

4.4 Stabilny stan pieca i zrównoważone wytapianie

4.5 Konstrukcja modułowa, łatwa instalacja i modernizacja

4.6 Bezpieczna eksploatacja z wieloma zabezpieczeniami

5. Obowiązujące branże i zakres wydajności pieców

• Wytapianie żelazostopów: piece z łukiem krytym do żelazokrzemu, krzemomanganu, żelazoniklu, żelazochromu i żelazowanadu
• Wytapianie chemiczne: krzem przemysłowy, węglik wapnia, piece do topienia żółtego fosforu
• Hutnictwo metali nieżelaznych: żużel miedziowy, popiół aluminiowy, ołowiowo-cynkowe zamknięte piece elektryczne do rafinacji
• Zakres mocy: 6300 kVA, 12 500 kVA, 16 500 kVA, 25 000 kVA, 33 000 kVA, 45 000 kVA, 63 000 kVA piece metalurgiczne o pełnej specyfikacji

6. Opcjonalne konfiguracje pomocnicze

1. System alarmowy online monitorujący temperaturę i przepływ wody w czasie rzeczywistym
2. Odporna na wysokie temperatury, zintegrowana, odlewana wykładzina odporna na zużycie
3. Zestaw automatycznego zaworu bezpieczeństwa nadmiarowego ciśnienia
4. Zintegrowany kolektor doprowadzający i odprowadzający wodę z filtrem
5. Właz rewizyjny pyłoszczelny i szybko otwierające się drzwi do pobierania próbek
6. Kompletne podkładki uszczelniające odporne na wysoką temperaturę i akcesoria do podnoszenia

7. Gwarancja serwisowa na cały cykl życia

1. Niestandardowy projekt niestandardowy: Zoptymalizuj podział modułów, układ otworów i przepływ wody chłodzącej w zależności od średnicy pieca, układu elektrod i obciążenia cieplnego
2. Badanie techniczne na miejscu: profesjonalni inżynierowie zapewniają kompleksowe rozwiązanie pasujące do pieca
3. Ścisła kontrola fabryczna: test szczelności ciśnienia hydraulicznego, test symulacji obciążenia termicznego i wykrywanie wad spawalniczych przed dostawą
4. Wsparcie posprzedażowe: gwarancja na cały moduł, długoterminowe dostawy modułów zamiennych, zdalne doradztwo techniczne i ogólnokrajowa usługa instalacji na miejscu
