Przewodzące ramię krzyżowe
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Shaanxi Chengda |
| Orzecznictwo | ISO 9001 |
| Numer modelu | Negocjuj w oparciu o wydajność przetwarzania sprzętu |
| Minimalne zamówienie | 1 jednostka |
| Cena | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Szczegóły pakowania | Omów zgodnie ze specyficznymi wymaganiami Strony A |
| Czas dostawy | 2 miesiące |
| Zasady płatności | L/C, D/P, T/T, Western Union |
| Możliwość Supply | Kompletny łańcuch dostaw produkcji, dostarczaj na czas i spełniaj standardy jakości |
Szczegóły Produktu
| Gwarancja | 1 rok | Funkcjonować | Wymiana/naprawa |
|---|---|---|---|
| Aplikacja | wydobycie złota; pogłębiarka ogonowa | Ładowność | 30t |
| Przedział cenowy | Różni się w zależności od części | Trwałość | Wysoki |
| Podkreślić | Część zamienna przewodzącego ramienia poprzecznego,komponent elektryczny ramienia poprzecznego,ramię przewodzące z gwarancją |
||
opis produktu

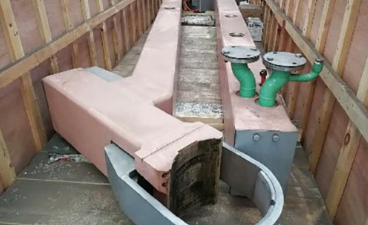

Przewodzące ramię krzyżowe
1. Przegląd produktu
Przewodzące ramię poprzeczne, zwane także ramieniem przewodzącym elektrodę, jest kluczowym elementem systemu podnoszenia elektrod w piecach z łukiem krytym, piecach żelazostopowych, przemysłowych piecach krzemowych, piecach z węglika wapnia i zamkniętych piecach rafinacyjnych. Łączy w sobie dwie podstawowe funkcje: mechaniczne wsparcie elektrody i przenoszenie mocy o dużym natężeniu, podłączenie kabli chłodzonych wodą na jednym końcu i zacisków elektrody na drugim końcu.
Tradycyjna oddzielna konstrukcja z krótkimi sieciami wykorzystuje niezależne przewodzące rury miedziane oraz stalowe belki nośne, charakteryzujące się złożonym układem, wieloma częściami izolacyjnymi, wysoką impedancją obwodu, znacznym wytwarzaniem ciepła i dużymi stratami mocy. W naszym zintegrowanym, chłodzonym wodą, przewodzącym ramieniu poprzecznym zastosowano konstrukcję pustej skrzynki z kompozytu miedzi i stali lub kompozytu aluminium i stali z wbudowanymi kanałami z cyrkulującą wodą chłodzącą. Eliminuje wiele pośrednich części przewodzących i izolujących, znacznie skraca ścieżkę przewodzącą, zmniejsza efekt naskórkowości i utratę impedancji, stabilizuje pracę łuku i znacznie zmniejsza pobór mocy wytapiania. Jest powszechnie kompatybilny z pełnoseryjnymi hutniczymi piecami elektrycznymi o mocy od 6300 kVA do 63 000 kVA, stanowiącymi podstawową część modernizacyjną dla energooszczędnej transformacji przedsiębiorstw hutniczych w ramach krótkiej sieci.
2. Główna klasyfikacja produktów
2.1 Kompozytowe ramię poprzeczne z miedzi i stali, chłodzone wodą, przewodzące (model standardowy Premium)
- Materiał: płyta zespolona z miedzi beztlenowej o wysokiej przewodności + stali węglowej o wysokiej wytrzymałości, zintegrowane spawanie pustych pudełek, wbudowany dwuwarstwowy labiryntowy kanał wody chłodzącej
- Piece dopasowujące: średnie i duże zamknięte piece z łukiem krytym o mocy 16 500–63 000 kVA, przemysłowe piece krzemowe, piece do żelazostopów
- Podstawowe zalety: bardzo niska oporność, doskonała obciążalność prądowa, duża sztywność konstrukcyjna, małe wibracje podczas podnoszenia elektrody; równomierne wewnętrzne chłodzenie wodą, niska temperatura powierzchni, długa żywotność zsynchronizowana z korpusem pieca
- Zastosowanie: Wysokoprądowe piece o dużej mocy, całkowicie zamknięte, spełniające rygorystyczne wymagania w zakresie oszczędzania energii i ochrony środowiska
2.2 Przewodzące ramię poprzeczne z kompozytu aluminiowo-stalowego (lekki, ekonomiczny model)
- Materiał: płyta stalowa pokryta aluminium przewodzącym o wysokiej czystości, lekka, pusta konstrukcja chłodzona wodą
- Piece dopasowujące: piece do węglika wapnia, krzemomanganu i żelazoniklu o mocy 6 300–25 000 kVA
- Podstawowe zalety: Lekki ciężar własny, mały udźwig układu hydraulicznego elektrody, niski koszt produkcji, łatwy transport i instalacja
- Zastosowanie: Otwarte i półzamknięte piece elektryczne o małej i średniej mocy, o umiarkowanym obciążeniu cieplnym
2.3 Zintegrowane, przewodzące ramię poprzeczne typu „wszystko w jednym” z krótką siatką (inteligentny model z najwyższej półki)
- Ulepszona konfiguracja: Zintegrowana tylna płyta podstawy z przewodzącej miedzi, wbudowany czujnik temperatury i przepływu wody, izolowany kołnierz łączący o wysokiej wytrzymałości, zintegrowany interfejs szybkiej wymiany uchwytu elektrody
- Pasujące piece: bardzo duże, inteligentne, bezobsługowe piece do wytapiania o mocy 33 000–63 000 kVA
- Podstawowe zalety: Uproszczony ogólny układ krótkiej siatki, mniej połączeń łączących, niższa rezystancja styku; monitorowanie stanu chłodzenia w czasie rzeczywistym, automatyczny alarm nadmiernej temperatury, wygodna konserwacja online
3. Podstawowa struktura i zasada działania
Całe przewodzące ramię poprzeczne składa się z pięciu zespołów rdzenia: kompozytowego korpusu przewodzącego ramienia, wewnętrznego kanału chłodzącego wodą obiegową, tylnej przewodzącej płyty przejściowej, przedniego końca łączącego zacisk elektrody i izolowanej podstawy nośnej.
- Kompozytowy, przewodzący korpus ramienia
Przyjmuje dwuwarstwową płytę kompozytową miedziano-aluminiowo-stalową. Warstwa miedzi/aluminium przewodzi prąd o dużym natężeniu, podczas gdy warstwa stali zapewnia mechaniczną wytrzymałość nośną. Pusta prostokątna konstrukcja optymalizuje dystrybucję prądu i tłumi efekt skóry.
- Zamknięty kanał chłodzący z obiegową wodą
Niezależna, oddzielna konstrukcja labiryntowego kanału wodnego eliminuje lokalne przegrzanie wody martwej. Woda chłodząca krąży wewnątrz korpusu ramienia, aby w sposób ciągły odprowadzać ciepło Joule'a generowane przez wysoki prąd, utrzymując temperaturę powierzchni ramienia poniżej bezpiecznego limitu, zapobiegając starzeniu się izolacji i deformacjom termicznym.
- Tylna przewodząca płyta przejściowa
Integralnie spawana gruba płyta miedziana, bezpośrednio połączona z chłodzonymi wodą zaciskami kablowymi, duża powierzchnia styku, równomierny rozkład prądu i wyjątkowo niska rezystancja styku.
- Końcówka połączenia przedniego zacisku
Precyzyjnie obrobiona powierzchnia montażowa dopasowana do uchwytu elektrody, niezawodna konstrukcja blokująca, stabilna siła zaciskania zapobiegająca przesunięciu elektrody i drganiom łuku.
- Izolowana podstawa wspierająca
Zintegrowane bloki izolacyjne odporne na wysokie temperatury izolują naładowane ramię poprzeczne od kolumny stojaka do podnoszenia elektrod, eliminując ryzyko upływu prądu i ryzyka zwarcia w całym systemie podnoszenia.
4. Podstawowe zalety produktu
4.1 Niska impedancja i znaczna oszczędność energii
Zintegrowana struktura przewodząca skraca drogę przesyłu prądu, usuwa zbędne pośrednie rurki miedziane i części izolacyjne, skutecznie osłabia efekt naskórkowy, zmniejsza impedancję krótkiej sieci o 30–50%. Zużycie energii podczas wytapiania wyraźnie spada przy długotrwałej pracy przy pełnym obciążeniu, co przynosi niezwykłe korzyści ekonomiczne.
4.2 Wysoka sztywność konstrukcyjna i stabilne warunki wytapiania
Kompozytowa struktura pustej skrzynki charakteryzuje się dużą odpornością na zginanie i właściwościami antywibracyjnymi. Podnoszenie i opuszczanie elektrody przebiega płynnie, bez silnych wstrząsów, spalanie łuku jest stabilne, pole temperatury pieca jest jednolite, wahania składu stopu są zmniejszone, wydajność gotowego produktu jest poprawiona.
4.3 Zintegrowane chłodzenie wodą, długa żywotność
Wewnętrzne wymuszone chłodzenie wodą na całej powierzchni kontroluje ogólny wzrost temperatury ramienia poprzecznego i pozwala uniknąć lokalnego przegrzania i wypalenia warstwy przewodzącej. Odporna na zużycie i antyutleniająca obróbka powierzchni, żywotność znacznie dłuższa niż w przypadku tradycyjnej oddzielnej struktury belki przewodzącej, co zmniejsza straty wynikające z częstych przestojów związanych z wymianą.
4.4 Uproszczony układ krótkiej siatki, niższe koszty konserwacji
Eliminuj złożone pośrednie elementy przewodzące, mniej kołnierzy łączących i punktów uszczelniających; modułowa dzielona konstrukcja umożliwia częściowy demontaż i wymianę bez konieczności demontażu całego wahacza, codzienna kontrola i konserwacja jest wygodniejsza, mniejsze zużycie części zamiennych.
4.5 Lekka konstrukcja, mały ładunek
Model kompozytowy ze stali aluminiowo-stalowej znacznie zmniejsza ciężar własny, zmniejsza zapotrzebowanie mocy wyjściowej hydraulicznego cylindra podnoszącego elektrodę, wydłuża żywotność stacji hydraulicznej i podnoszących części mechanicznych.
4.6 Bezpieczna i niezawodna ochrona wielowarstwowa
Wyposażony w wysokowydajny zespół izolacyjny pomiędzy ramieniem poprzecznym a ramą podnoszącą, aby zapobiec upływowi prądu; opcjonalny moduł monitorowania temperatury i przepływu wody online, automatyczny alarm w przypadku odcięcia wody lub przegrzania, skutecznie zapobiega wypadkom związanym z przepaleniem sprzętu.
5. Obowiązujące branże i zakres wydajności pieców
- Wytapianie żelazostopów: piece z łukiem krytym do żelazokrzemu, krzemomanganu, żelazoniklu, żelazochromu i żelazowanadu
- Wytapianie chemiczne: krzem przemysłowy, węglik wapnia, piece do topienia żółtego fosforu
- Hutnictwo metali nieżelaznych: żużel miedziowy, popiół aluminiowy, ołowiowo-cynkowe zamknięte piece elektryczne do rafinacji
- Zakres mocy: 6300 kVA, 12 500 kVA, 16 500 kVA, 25 000 kVA, 33 000 kVA, 45 000 kVA, 63 000 kVA piece metalurgiczne o pełnej specyfikacji
6. Opcjonalne konfiguracje dopasowania
- Internetowy system alarmowy monitorujący temperaturę i przepływ wody w czasie rzeczywistym
- Zintegrowany izolowany zespół nośny o wysokiej wytrzymałości
- Zintegrowany kołnierz łączący uchwytu elektrody z szybkozłączem
- Odporna na odpryski, wysokotemperaturowa osłona ochronna na powierzchnię ramienia poprzecznego
- Kompletny zestaw pasujących złączy i filtrów do rurociągów wody chłodzącej
7. Gwarancja serwisowa na cały cykl życia
- Niestandardowy projekt niestandardowy: Zoptymalizuj długość ramienia poprzecznego, rozmiar przekroju, przepływ wody chłodzącej i układ interfejsu zgodnie z prądem transformatora pieca, średnicą elektrody i przestrzenią warsztatową
- Badanie techniczne na miejscu: profesjonalni inżynierowie zapewniają ogólny schemat optymalizacji dopasowania krótkich sieci
- Ścisła kontrola fabryczna: test wycieku wody pod ciśnieniem hydraulicznym, wykrywanie rezystancji, test wibracji obciążenia i wykrywanie wad spawalniczych przed dostawą
- Wsparcie posprzedażne: gwarancja na całe ramię, długoterminowe dostawy płyt kompozytowych, bloków izolacyjnych i innych części zamiennych, instalacja i konserwacja na miejscu w całym kraju
