Kompenzator rurkowy schłodzony wodą
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Shaanxi Chengda |
| Orzecznictwo | ISO 9001 |
| Numer modelu | Negocjuj w oparciu o wydajność przetwarzania sprzętu |
| Minimalne zamówienie | 1 jednostka |
| Cena | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Szczegóły pakowania | Omów zgodnie ze specyficznymi wymaganiami Strony A |
| Czas dostawy | 2 miesiące |
| Zasady płatności | Akredytywa, T/T, Western Union |
| Możliwość Supply | Kompletny łańcuch dostaw produkcji, dostarczaj na czas i spełniaj standardy jakości |
Szczegóły Produktu
| Części zapasowe | regulator temperatury formy | Waga | Zależy od konkretnej części |
|---|---|---|---|
| Znak firmowy | Howo | Słowa kluczowe | dwa materiałowe zawory proporcjonalne |
| Podstawowe komponenty | Silnik | Marka silnika | ametek |
| Odporność na temperaturę | 250 ℃ | Rozmiar pojedynczego opakowania | 25X20X5cm |
| Podkreślić | Część zapasowa kompenzatora rurowego chłodzonego wodą,kompenzatora rurowego z chłodzeniem wodnym,kompenzatora chłodzonego wodą do zastosowań przemysłowych |
||
opis produktu

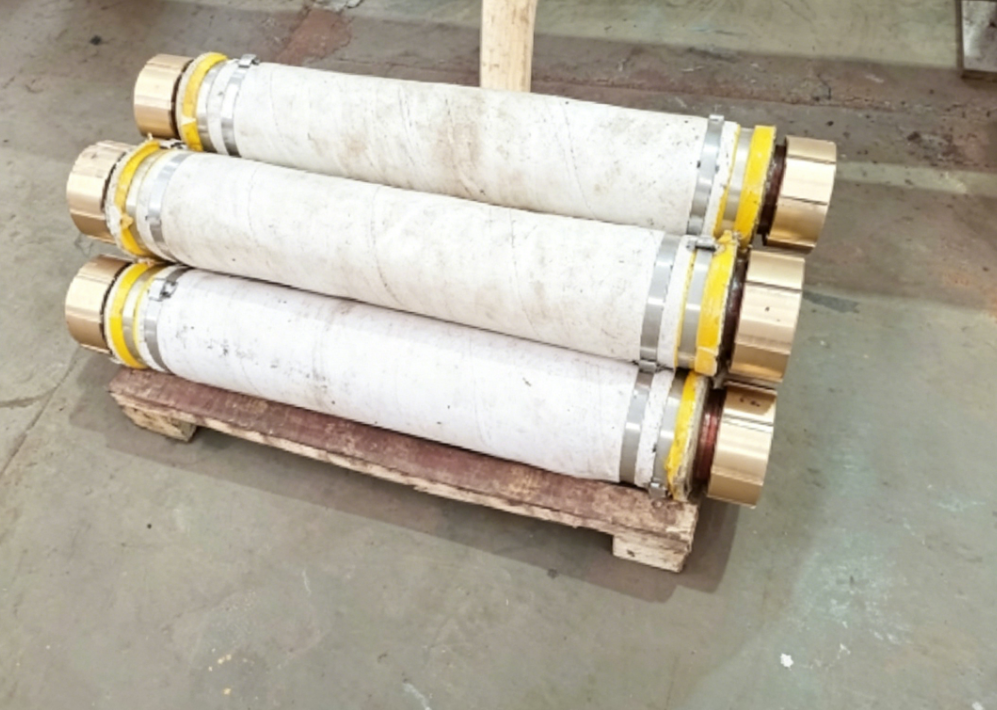

Kompenzator rurkowy schłodzony wodą
Przegląd produktu
Water-cooled tubular compensator (metallurgical electric furnace dedicated water-cooled expansion joint integrating conductivity and cooling) serves as the core integrated conductive & cooling fitting for the short net system of submerged arc furnaces, elektrycznych pieców łukowych i pieców rafinacyjnych. Jest on zainstalowany między wtórną rurą miedzianą z transformatorów piecowych a przewodzącymi rurami miedzianymi z przedniego pieca krótkiej sieci,łączące cztery główne funkcje: przewodzenie dużego prądu, chłodzenie wody w obiegu, wielowymiarowa kompensacja przemieszczenia i tłumienie wibracji.
Wykorzystując strukturę chłodzenia wodą kanałową o podwójnej warstwie, jego przewodzące ciało wykonane jest z miedzi o wysokiej czystości.Krążąca woda chłodząca nieprzerwanie rozprasza ciepło Joule generowane przez silny prąd i promieniowanie wysokiej temperatury z piecaTymczasem pochłania przesunięcia osiowe spowodowane rozszerzeniem i kurczeniem cieplnym, błędami montażu z instalacji na miejscu i zmienną wibracją elektromagnetyczną podczas stopienia.Zapobiega to pękaniu, wyciek wody i wypalenie przewodzące krótkich miedzianych rur sieciowych i miedzianych prętów transformatora, zapewniające stałą pracę systemów stopieniowych przez 24 godziny.Jest niezbędnym elementem dopasowującym bezpieczeństwo do sieci krótkich elektrycznych pieców metalurgicznych o dużym obciążeniu.
Kompozycja strukturalna
-
Wnętrza rurki przewodzącej (główną warstwę przewodzącą)Bezszwedzą rurę miedzianą o wysokiej czystości T2 o wysokiej przewodności i niskiej odporności,o pojemności nieprzekraczającej 50 W, ale nieprzekraczającej 50 W,Integralnie wykute kołnierze lub przewodzące połączenia z krawędziami węzłowymi tworzone są na obu końcach z pokrytymi srebrem powierzchniami kontaktowymi w celu zmniejszenia oporu kontaktowego i zmniejszenia ablacji z powodu wytwarzania ciepła.
-
Wodochłodzona pustka kanapkiZamknięta warstwa pośrednia dla krążenia wody, utworzona przez całkowicie spawane rurki wewnętrzne i zewnętrzne, wyposażone w dysze do wprowadzenia i wyprowadzenia wody.Woda chłodząca krąży wokół przewodzącej rury miedzianej bez chłodzenia martwych stref, szybko usuwając przewodzące ciepło i promieniowanie wysokiej temperatury z pieców.
-
Mechanizm przesuwnego rozszerzania i kompensowaniaPrecyzyjnie dopasowana sekcja teleskopiczna rurki wewnętrznej umożliwia swobodną ekspansję i skurcz osi,dopasowane z przewodzącą graniczną strukturą antydropową w celu uniknięcia wycieku wody spowodowanego rozdarciem pod ostatecznym napięciem; obsługuje kompensację niewielkiego przesunięcia radialnego i kątowego.
-
Izolacyjna, ochronna warstwa zewnętrznaWysokiej wytrzymałości, wysokotemperaturowej izolacyjnej powłoki z włókna szklanego, izolującej zwarcia zewnętrznych elementów metalowych, izolującej ciepło i zapobiegającej oparzeniom, aby zmniejszyć ryzyko oparzeń na miejscu.
-
Zestawy do mocowania i uszczelnianiaOgrzewczo odporne uszczelki gumowe i wysokiej wytrzymałości śruby ze stali nierdzewnej zapewniają wielowarstwowe uszczelnienie powierzchni flans, bez wycieków w długotrwałych warunkach pracy pod wpływem drgań wysokiej temperatury.W celu wizualnego sprawdzenia stanu kompensacji teleskopicznej dołączany jest znak obserwacyjny wydłużenia.
Podstawowe parametry techniczne
Ogólne specyfikacje
| Element parametru | Standardowy wskaźnik techniczny | Dostosowywalny rozszerzony zakres |
|---|---|---|
| Materiał przewodzący | T2 Miedź o wysokiej czystości | Miedź pozbawiona tlenu, miedź pokryta srebrem |
| Powierzchnia przewodzącego przekroju poprzecznego | 300 ̊3200 mm2 | Wykorzystanie metalu |
| Dostosowalny prąd roboczy | 1000A35000A | Maksymalne wsparcie 50000A dla podwodnych sieci krótkich pieców łukowych |
| Tryb rekompensaty | Kompensacja osiowa głównie, mniejsza kompensacja radialna i kątowa | Niestandardowy dwukierunkowy model teleskopiczny |
| Standardowy cios kompensacyjny | ±50 mm, ±80 mm, ±120 mm | Maksymalny cios teleskopiczny ± 150 mm na żądanie |
| Obwód wody chłodzącej | Chłodzenie wodą kanalizacyjną na pełną powierzchnię | Dwie konstrukcje: dwustronne wejście/wyjście wody, jedno wejście i jedno wyjście |
| Ciśnienie wody chłodzącej | 00,4 MPa | Maksymalne ciśnienie łożyska 0,6 MPa |
| Temperatura wody chłodzącej przy wejściu | ≤ 35°C | Woda krążąca zmiękczona dopasowana do warunków pracy w wysokich temperaturach |
| Temperatura pracy otoczenia | -20°C-650°C | Model wzmocnionej izolacji cieplnej dla obszarów w pobliżu pieców wysokotemperaturowych |
| Rodzaj połączenia | Połączenie śruby paska, połączenie zacisków z krawędzią spinalną | Wyroby o masie nieprzekraczającej 1 mm |
| Izolacja Odporność na napięcie | częstotliwość mocy ≥3kV wytrzymać napięcie | Można go zmodernizować do 5 kV dla sieci krótkich wysokonapięciowych |
| Standardowa całkowita długość | 600/800/1000/1200 mm | Długość na zamówienie od 400 mm do 2000 mm |
| Stosowany środek | Woda chłodząca w obiegu, zmiękczona | Woda czysta, woda schłodzona w zamkniętym obwodzie |
Kluczowe wskaźniki wydajności
- Odporność na kontakt: ≤ 0,03μΩ (niższa w przypadku złączy pokrytych srebrem w celu zmniejszenia strat ciepła)
- Wydajność chłodzenia: Jednostkowa zdolność rozpraszania ciepła 15 ≈ 120 kW na godzinę, eliminując przegrzanie i gorące ciała miedziane
- Odporność drgań: wytrzymała zmienną wibrację elektromagnetyczną podczas stopienia bez luźnych złączy lub wycieku wody w ciągłym działaniu
- Żywotność: ≥ 5 lat w normalnych warunkach pracy w wodzie miękkiej, przedłużalna do ponad 8 lat przy regularnej konserwacji
Główne zalety produktu (promocyjne punkty sprzedaży)
1Zintegrowane przewodzenie i chłodzenie wodne w celu oszczędności energii
Całkowite pokrycie podwójnej warstwy chłodzenia wodą z kanapką eliminuje lokalne wysokotemperaturowe martwe strefy,znacznie zmniejszając wzrost temperatury całego systemu sieci krótkich i zmniejszając straty mocy reakcyjnej transformatorów i prętów miedzianychW porównaniu z zwykłymi elastycznymi łącznikami z gołej miedzi, obniża zużycie energii o 8%~15% i zapobiega awariom wyłączenia spowodowanym wypaleniem części przewodzących.
2Kompensacja wielomiarowego przemieszczania w celu wyeliminowania obciążenia urządzeń
Rozwiązuje jednocześnie trzy główne wyzwania związane z warunkami pracy:
1 Rozszerzenie i kurczenie osiowe wywołane rozszerzeniem cieplnym w wysokiej temperaturze i kurczeniem na zimno;
2 Odchylenia montażowe od instalacji urządzeń i fundamentów inżynierii lądowej;
3 Trwałe wibracje generowane przez zmienną siłę elektromagnetyczną podczas stopienia.
Chroni to spawania transformatorów i przewodzące rury miedziane przed uszkodzeniami spowodowanymi naprężeniami i znacznie zmniejsza częstotliwość konserwacji.
3Wysoka przewodność i niska strata, odpowiednia do ultra dużego prądu
Integralnie utworzona bezszwowa miedź T2 o wystarczającym przewodzącym przekroju poprzecznym.z kontrolowanym wzrostem temperatury w silnym prądzieJest odpowiedni do podwodnych pieców łukowych do ferrosilikonu, silikomanganu, ferrovanadu, żółtego fosforu i węglanu wapnia oraz do elektrycznych pieców łukowych do produkcji stali w warunkach dużego obciążenia.
4. Niezawodne uszczelnienie dla długotrwałej pracy bez wycieków
Całkowity proces spawania do otworów kanapkowych plus kompozytowe wielowarstwowe uszczelnienie brzytówki jest odporne na zmianę temperatury i temperatury oraz ciągłe wibracje, eliminując ukryte ryzyko wycieku i kropli wody.Konstrukcja antyprężeniowa ogranicza rozdzieranie jamy pod maksymalnym przebiegiem teleskopicznym, unikając wyłączeń produkcji z powodu wycieku wody podczas ciągłego topienia.
5Kompaktna struktura, łatwa instalacja i konserwacja
Zintegrowana konstrukcja rurkowa zajmuje minimalną przestrzeń, dostosowując się do wąskich układów sieci przedniego pieca. Nie są wymagane zewnętrzne węże chłodzące wodą;obwody elektryczne i wodne mogą być połączone synchronicznie na miejscu, z rozbiórką i montażem zakończonymi po prostu usunięciem śrubokrętów obudowy. zużytych części uszczelniających można wymienić oddzielnie zamiast całego kompensacji,znaczące obniżenie kosztów eksploatacji i utrzymania.
6. Zastosowanie w pełnym stanie dla wszystkich rodzajów pieców metalurgicznych
Można dostosować przekrój poprzeczny, długość, układ rzutów, układ wejścia/wyjścia wody i wymiary obudowy, aby dopasować je do pieców od małych do dużych,Piece łukowe podwodne o mocy 1000 kVAKompletne zestawy akcesoriów do krótkich sieci, w tym kable schłodzone wodą, przewodzące ramiona krzyżowe i otwieracze otworów, mogą być dostarczane razem.
Praktyczne przemysły i sprzęt dopasowujący
- Stopienie stopów żelaznych: systemy krótkich sieci pieców łukowych zanurzonych do ferrosilikonu, silikomanganu, ferokromu, ferrovanadu i feroniklu
- Węglik wapnia i żółty fosfor: Połączenia wtórne przewodzące dużych zamkniętych pieców łukowych zanurzonych
- Wytwarzanie stali: Chłodzenie krótkoprzewodnikowe pieców łukowych AC/DC oraz pieców rafineryjnych LF
- Topienie nierębnych: Systemy przewodzące wysokim prądem pieców miedzi, aluminium, ołowiu i cynku oraz pieców redukcyjnych
- Akcesoria dopasowane: Elektryczne transformatory pieców, wodowo schłodzone przewodzące rury miedziane, wodowo schłodzone kable, przewodzące ramiona krzyżowe i kompletne narzędzia do krótkich sieci
Wytyczne dotyczące wyboru produktu
- Podstawowe parametry wyboru: prąd wtórny znamionowy transformatora pieca, średnica zewnętrzna krótkiej rury miedzianej netto, długość rezerwowana dla instalacji w miejscu, wymagany ruch kompensacyjny teleskopiczny,ciśnienie wody chłodzącej
- W przypadku ciężkich warunków pracy (prąd> 25000A) wybierz ulepszone modele z srebrnymi flansami i powiększonymi warstwami między warstwami chłodzonymi wodą w celu zmniejszenia wytwarzania ciepła
- W przypadku obszarów sąsiadujących z ciałami pieców wysokotemperaturowych wybierać modele z pogrubionymi wysokotemperaturowymi osłonami izolacyjnymi z włókna szklanego
- W przypadku zakładów o wysokiej twardości wody zaleca się system krążenia wody miękkiej, aby wydłużyć żywotność wewnętrznych kanałów wodnych kompensacji
Nagłówki promocyjne
- Kompenzator rurkowy schłodzony wodą. Zintegrowany przewodnik i chłodzący połączenie rozszerzające do krótkich sieci pieca elektrycznego.
- Kompenzator o wysokim napięciu chłodzony wodą, specjalne urządzenie przemieszczające i wchłaniające wibracje do pieców podwodnych i elektrycznych
- Podwójny warstwy Sandwich-Water-chłodzony Kompenzator Rurowy, Efektywne Chłodzenie w celu Zapobiegania Przegrzewaniu i Kompensacja Rozszerzenia Termalnego przeciwko Ucieczce Wody
- Kompenzator rurkowy schłodzony wodą, kompatybilny ze wszystkimi elektrycznymi piecami przemysłowymi od 1000A do 50000A
Krótkie wprowadzenie do oficjalnej strony internetowej handlu zagranicznego
Kompenzator rurkowy schłodzony wodą
Wodochłodzony wyrob rurowy jest zintegrowanym urządzeniem przewodzącym i chłodzącym specjalnie zaprojektowanym do systemu krótkiej sieci pieców łukowych zanurzonych, pieców łukowych elektrycznych i pieców rafinacyjnych.Jest on zainstalowany między wtórną rurą miedzianą transformatorów piecowych a przewodzącymi rurami miedzianymi z przodu pieca.
Przyjmując dwuwarstwową strukturę kanałową chłodzącą wodą, z przewodzącym ciałem z miedzi wysokiej czystości T2,woda chłodząca w obiegu ciągle usuwa ciepło Joule'a i promieniowanie wysokiej temperatury z piecówWchłania przesunięcia osiowe związane z rozszerzeniem cieplnym, odchyleniami instalacji i wibracjami elektromagnetycznymi,zapobieganie pękaniu przez naprężenie i wypaleniu się krótkich miedzianych rur sieciowych i miedzianych prętów transformatora.
Dostosowywalny przewodzący przekrój poprzeczny, cios kompensacyjny, długość całkowita i tryby podłączenia.Wytwarzanie stali i metali nieżelaznychWykonuje się go stabilnie w trudnych warunkach pracy z dużym prądem i wysoką temperaturą, zmniejszając zużycie energii i koszty utrzymania.
