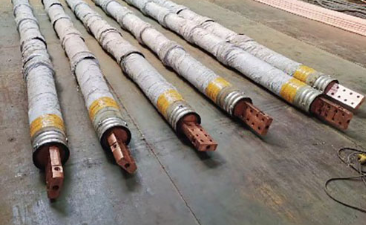

Wprowadzenie produktu kabli chłodzonych wodą

1. Przegląd produktu

2. Klasyfikacja i rodzaje produktów

2.1 Kabel chłodzony wodą z gumowego węża (konwencjonalny typ standardowy)

• Struktura: wielościonowy przewodnik miękkiego drutu miedzianego, wewnętrzny kanał wodny izolacyjny z gumy, zewnętrzny ochronny rękaw z gumy odpornej na zużycie, obrzeżki ze stali nierdzewnej na obu końcach
• Piece dopasowujące: średnie i małe piece łukowe zanurzone 6300 ≈ 25000 kVA
• Zalety: dobra elastyczność, łatwe gięcie i układ, niskie koszty, dojrzały proces, wygodna konserwacja i wymiana
• Zastosowanie: Krótkie połączenie sieciowe pieca pomiędzy zaciskami elektrodowymi a sztywką

2.2 Rurociąg z stali nierdzewnej, przewód chłodzony wodą (typu dużych prądów)

• Struktura: Przewodnik z miedzianego pletu o wysokiej przewodności, bez tlenu, rurka wody chłodzącej z stali nierdzewnej, izolacyjna warstwa odporna na wysokie temperatury, osłona metalowa przeciwpryskawieniu
• Piece dopasowujące: duże piece zamknięte 33000 ≈ 63000 kVA i wyższe
• Zalety: odporność na wysokie temperatury, odporność na roztopione plamy, silna odporność na ciśnienie, długa żywotność, odpowiednia do surowego środowiska przedniego pieca o wysokiej temperaturze,bardzo niski wzrost temperatury w warunkach bardzo dużego prądu
• Wykorzystanie: Wysokiej wydajności przemysłowy krzemowy, żelazny stopu, żółty fosfor zamknięty elektryczny piec krótka sieć

2.3 Ultramiękki elastyczny kabel chłodzony wodą (specjalny model ruchomego elektrodu)

• Struktura: Super-finie, beztlenkowe, gęste splecione drut miedziany, wielokanalizowane, krążące kanały wody chłodzącej, wielowarstwowa powłoka anty-aging gumy
• Zalety: bardzo duża elastyczność, duży bieg gięcia, brak pęknięć po częstym podnoszeniu/opuszczaniu elektrod, stabilny efekt chłodzenia
• Zastosowanie: bezpośrednie połączenie pomiędzy uchwytem elektrody a krótką sztywką sieciową, w której elektrody poruszają się często

3Podstawowa struktura i zasada działania

1. Przewodnik miedziany


   Wykonana z wysokiej czystości beztlenkowego drutu miedzianego o wysokiej przewodności, gęsta struktura warstwa zapewnia doskonałą elastyczność i dużą przepustowość prądu, skutecznie zmniejszając opór kontaktowy.
2. Kanał wody chłodzącej


   Woda chłodząca przepływa przez wewnętrzny rurociąg w zamkniętym obiegu, ciągle pochłaniając ciepło wytwarzane przez miedziany przewodnik podczas przesyłu mocy,utrzymanie kabla w pracy w niskiej temperaturze.
3. Wielowarstwowa izolacja i płaszcz ochronny


   Wysoko temperaturze odporna, odporna na starzenie się i izolacyjna warstwa zewnętrzna z gumowej lub stali nierdzewnej, izolująca promieniowanie o wysokiej temperaturze, roztopione żelazo i ścieranie mechaniczne,unikanie ryzyka zwarcia i wycieku.
4. Zintegrowany spawany kołnierz końcowy


   Obie końce przyjmują zintegrowaną strukturę brzytki miedzianej, bezszwodowe spawanie z miedzianą warstwa, jednolite rozkład prądu, mała odporność na kontakt,wyposażone w interfejsy wejściowe i wyjściowe wody do szybkiego podłączenia rurociągu wody w obiegu.

4Główne zalety produktu

4.1 Niskie zużycie energii i oszczędność energii

4.2 Wysoka bezpieczeństwo i długa żywotność

4.3 Doskonała elastyczność i wygodny układ

4.4 Przekaz stałego prądu i jednolite topnienie

4.5 Dostosowane dopasowanie i silna adaptacyjność

5. Stosowne piece i przemysł

• Topienie stopu żelazowego: piece łukowe podwodne z krzemu żelazowego, silikomanganu, feroniklu, ferokromu, ferrovanadu
• Stopienie chemiczne: Piece do stopienia krzemu przemysłowego, węglika wapnia, żółtego fosforu
• Metallurgia innej niż żelazna: Piece elektryczne do rafinacji żużlu miedzianego, popiołu aluminiowego, ołowiu i cynku
• Zakres mocy: piece elektryczne pełnej serii od 6300 kVA do 63000 kVA

6Opcjonalne konfiguracje dopasowania

1. Wysokotemperaturowa osłona zewnętrzna ze stali nierdzewnej
2. Zespół złącza szybkiego łączenia rury wodnej
3. Oszczelnia izolacyjna dla krótkiej sztywki sieciowej
4. Włókna odporne na korozję do obiegów wody zmiękczonej
5. Kompletne zestawy łączników rurociągowych wspierających cyrkulację wody

7. Wsparcie w zakresie usług pełnego cyklu

1. Niestandardowa konstrukcja na zamówienie: obliczenie przekroju poprzecznego i długości kabla zgodnie z prądem transformatora pieca i układem na miejscu
2. Badanie techniczne na miejscu: profesjonalni inżynierowie dostarczają krótkich sugestii dotyczących optymalizacji układu sieci
3. Ścisła inspekcja fabryczna: przeprowadzenie badania obciążenia prądu, badania wycieku ciśnienia wody i wykrycie oporu przed dostawą
4. Gwarancja po sprzedaży: gwarancja całego kabla, długoterminowa dostawa dopasowanych terminali i akcesoriów, zdalne kierownictwo techniczne
