Sprzęt do pieca DC do produkcji żelaza z czerwonego błota
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Shaanxi Chengda |
| Orzecznictwo | ISO 9001 |
| Numer modelu | Negocjuj w oparciu o wydajność przetwarzania sprzętu |
| Minimalne zamówienie | 1 jednostka |
| Cena | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Szczegóły pakowania | Omów zgodnie ze specyficznymi wymaganiami Strony A |
| Czas dostawy | 2 miesiące |
| Zasady płatności | Akredytywa, T/T, Western Union |
| Możliwość Supply | Kompletny łańcuch dostaw produkcji, dostarczaj na czas i spełniaj standardy jakości |
Szczegóły Produktu
| Lokalizacja salonu | Indonezja, Rosja, Republika Południowej Afryki | Okres ważności debugowania | 1 rok |
|---|---|---|---|
| Zużycie wody chłodzącej | ~ 80t/godz. | Funkcje bezpieczeństwa | Zabezpieczenie przed przegrzaniem, wyłączenie awaryjne, kontrola emisji gazów |
| Typ osła elektrycznego | Piekarnik z korundem | Struktura pieca | Pionowy |
| Instalacja | Wymagany montaż na miejscu | Nazwa produktu | Urządzenia do topienia stopu żelaza |
| Trwałość | Długotrwałe | Używać | piec do topienia |
| producent sprzętu | Xi'an, Chiny | ||
| Podkreślić | Piec DC do wytapiania żelaza z czerwonego błota,piec do wytapiania żelazostopów DC,sprzęt do przemysłowych pieców do wytapiania żelaza |
||
opis produktu

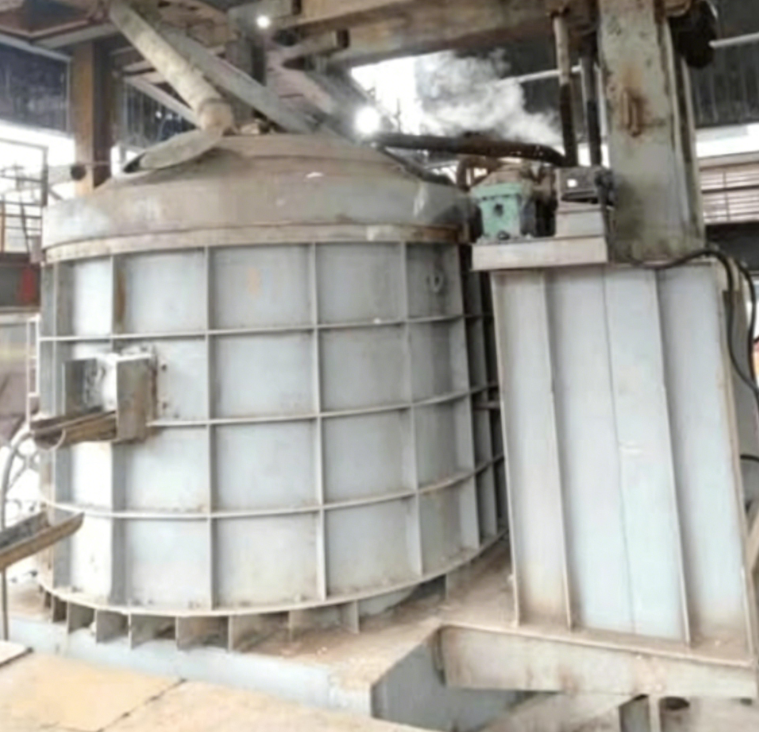

Wprowadzenie do wyposażenia pieca DC do produkcji żelaza z czerwonego błota
1. Główne zastosowanie i cechy surowca
Piec DC do wytapiania żelaza z czerwonym szlamem jest specjalnie zaprojektowanym urządzeniem do wytapiania z redukcją łuku prądu stałego dla czerwonego szlamu, niebezpiecznych odpadów powstających podczas produkcji tlenku glinu. Skutecznie odzyskuje żelazo z czerwonego mułu i wytwarza żużel budowlany jako produkt uboczny. Sprzęt umożliwia redukcję, recykling i nieszkodliwą obróbkę czerwonego szlamu, służąc jako niskoemisyjne i krótkie rozwiązanie modernizacyjne w stosunku do tradycyjnych technologii wielkiego pieca i pieca obrotowego do usuwania czerwonego szlamu.
- Surowiec: Czerwony szlam z przemysłu aluminiowego (zawartość żelaza: 15–35%, zawierająca cenne pierwiastki, takie jak glin, wapń, krzem i wanad; silnie alkaliczne odpady niebezpieczne)
- Główne produkty: Surówka niskowęglowa, żużel gaszony wodą (surowiec do klinkieru cementowego). Metale towarzyszące, w tym wanad i tytan, można kompleksowo odzyskać.
- Orientacja procesowa: Krótkoprocesowa produkcja żelaza z bezpośrednią redukcją, charakteryzująca się emisją dwutlenku węgla o 50–60% niższą niż w przypadku tradycyjnych wielkich pieców, zgodną z polityką dotyczącą maksymalnego poziomu emisji dwutlenku węgla, neutralności pod względem emisji dwutlenku węgla i recyklingu odpadów niebezpiecznych.
2. Zasada działania
- Topienie w wysokiej temperaturze za pomocą łuku prądu stałego: Pomiędzy górną katodą grafitową a dolną anodą pieca tworzy się stabilny łuk elektryczny prądu stałego. Temperatura rdzenia łuku sięga 10 000°C, a temperatura płomienia wynosi około 4000°C, co powoduje szybkie topienie czerwonego mułu, środków redukujących węgiel (antracyt/koks) i topników (wapno/kwarc).
- Zwiększona redukcja poprzez mieszanie elektromagnetyczne: Prąd stały generuje stałe pole magnetyczne, które napędza kierunkowy przepływ stopionego jeziorka. Poprawia wymianę masy i ciepła, umożliwiając wystarczającą reakcję pomiędzy tlenkami żelaza w czerwonym szlamie i węglem. Stopień odzysku żelaza osiąga ponad 85% przy jednolitym składzie.
- Separacja stopionego metalu i żużla: Roztopiona surówka o dużej gęstości osadza się na dnie pieca, natomiast żużel (glinokrzemian wapnia) unosi się na górnej warstwie. Są one odprowadzane oddzielnie od otworu spustowego żelaza i wylotu żużla. Wygaszony żużel wykorzystywany jest jako surowiec do materiałów budowlanych.
- Recykling gazów spalinowych: Gaz resztkowy zawierający tlenek węgla jest oczyszczany i ponownie wykorzystywany jako paliwo w celu zmniejszenia zużycia energii.
3. Struktura i komponenty sprzętu
| Moduł systemowy | Podstawowe komponenty | Opis funkcji |
|---|---|---|
| System korpusu pieca | Obudowa stalowa, wykładzina ogniotrwała o wysokiej zawartości tlenku glinu/magnezu i węgla, dach pieca chłodzony wodą, wyloty żelaza i żużla | Wytrzymuje wysoką temperaturę powyżej 2000°C i obciążenia mechaniczne; dach chłodzony wodą zmniejsza straty ciepła |
| System elektrod | Górna elektroda grafitowa (katoda), mechanizm podnoszenia i obracania elektrody, przewodzące ramię poprzeczne | Inteligentne sterowanie PLC stabilizuje długość i moc łuku oraz obniża zużycie elektrody |
| System zasilania | Prostownik DC 12/24 impulsów, transformator, szafa sterownicza | Zapewnia stałe zasilanie prądem stałym; współczynnik mocy: 0,95–0,98, brak zakłóceń harmonicznych w sieci energetycznej, brak konieczności kompensacji mocy biernej |
| System sterowania | W pełni automatyczny system PLC, czujniki temperatury/ciśnienia/prądu, HMI | Start i stop jednym klawiszem; automatyczna regulacja temperatury, mocy i położenia elektrod; pełny monitoring procesu wytapiania |
| System pomocniczy | Instalacje suszące, dozujące i brykietujące, odpylacz workowy i instalacja odsiarczania, urządzenie do gaszenia wody żużlowej | Wstępnie przetworzyć czerwony szlam (zawartość wilgoci ≤10%), zapewnić zgodność z przepisami dotyczącymi emisji gazów spalinowych i zrealizować wykorzystanie zasobów żużla resztkowego |
4. Podstawowe zalety techniczne (w porównaniu z tradycyjnymi technologiami)
✅Doskonała oszczędność energii: Oszczędza 15–20% energii w porównaniu z piecami prądu przemiennego i zmniejsza zużycie elektrody o 35–45%. Zużycie energii na tonę żelaza: 800–1000 kWh, które można zmniejszyć do 390 kWh przy wstępnym podgrzewaniu gazu ziemnego.
✅Wysoki współczynnik odzysku metalu: Stabilny łuk prądu stałego i mieszanie elektromagnetyczne podnoszą stopień odzysku żelaza do 85–92%, znacznie więcej niż 60–70% w piecach obrotowych.
✅Stabilna jakość produktu: Produkowana surówka ma niską zawartość siarki i fosforu (≤0,05%), charakteryzuje się niską zawartością węgla i zanieczyszczeń, idealną do produkcji stali.
✅Niskoemisyjny i ekologiczny: Łatwe oczyszczanie gazów spalinowych poprzez usuwanie pyłu i odsiarczanie, brak wtórnych zanieczyszczeń odpadami stałymi. Emisje dwutlenku węgla są o 50–60% niższe niż w przypadku wielkich pieców, co spełnia wymogi dotyczące usuwania odpadów niebezpiecznych i neutralności pod względem emisji dwutlenku węgla.
✅Szerokie możliwości adaptacji surowca: Bezpośrednio przetwarza czerwony szlam o zawartości żelaza powyżej 15% bez skomplikowanego wzbogacania rudy. Można go również stosować do żużli stalowniczych, żużli niklowych, pyłów żelazonośnych i innych odpadów stałych.
✅Niski koszt eksploatacji: Wysoki współczynnik mocy eliminuje kompensację mocy biernej. Długa żywotność elektrody i prosta konserwacja obniżają całkowity koszt tony żelaza o 8–15%.
5. Typowe parametry techniczne (modele standardowe 3150–4000 kVA)
| Element parametru | Zakres specyfikacji |
|---|---|
| Pojemność znamionowa | 3150/4000 kVA |
| Napięcie robocze | 150–350 V (regulowane) |
| Prąd roboczy | 8000–18000 A (regulowany) |
| Temperatura wytapiania | 1800–2200°C |
| Zużycie energii na tonę żelaza | 800–1000 kWh (tylko ogrzewanie elektryczne); 390–500 kWh (z podgrzewaniem) |
| Średnica elektrody | 350–500 mm |
| Średnica korpusu pieca | 3,5–5 m (możliwość dostosowania) |
| Szybkość odzyskiwania żelaza | ≥85% |
| Tryb sterowania | PLC w pełni automatyczny / ręczny |
6. Scenariusze zastosowania i wartość
- Utylizacja odpadów niebezpiecznych z czerwonego błota: Rozwiązuje problemy takie jak zajmowanie gruntów i zanieczyszczenie wyciekami spowodowane gromadzeniem się czerwonego szlamu w fabrykach aluminium.
- Produkcja surowców hutniczych: Dostarcza niskoemisyjną surówkę do produkcji stali oraz hartowany wodą żużel do cementu i materiałów budowlanych, poprawiając wartość dodaną odpadów stałych.
- Kompleksowy odzysk metali towarzyszących: Odzyskuje cenne pierwiastki, w tym wanad, tytan i pierwiastki ziem rzadkich, z czerwonego szlamu, aby poprawić korzyści ekonomiczne projektów.
- Ekologiczna produkcja żelaza w krótkim procesie: Charakteryzuje się modułową instalacją bez rozbudowanej infrastruktury, odpowiednią dla średnich i małych fabryk aluminium oraz przedsiębiorstw zajmujących się przetwarzaniem odpadów niebezpiecznych.
7. Porównanie z procesami tradycyjnymi
| Element porównawczy | Piec DC do wytapiania żelaza z czerwonego błota | Tradycyjny wielki piec | Piec obrotowy |
|---|---|---|---|
| Możliwość dostosowania surowca | Czerwone błoto można ładować bezpośrednio (Fe ≥15%) | Wymaga wysokiej jakości rudy żelaza (Fe ≥50%) | Wymaga wstępnej obróbki i wysokiej jakości rudy |
| Szybkość odzyskiwania żelaza | 85%–92% | 90%–95% | 60%–70% |
| Zużycie energii na tonę żelaza | 800–1000 kWh (tylko ogrzewanie elektryczne) | 500–600 kg węgla standardowego | 1200–1500 kWh plus zużycie węgla |
| Emisja węgla | Niski (krótki proces) | Wysoki (długi proces) | Średni |
| Trudność środowiskowa | Łatwe (proste oczyszczanie gazów spalinowych) | Trudne (duża objętość gazów spalinowych i złożony skład) | Średni |
| Koszt inwestycji | Średni (konstrukcja modułowa) | Niezwykle wysoka (masywna infrastruktura) | Średni |
