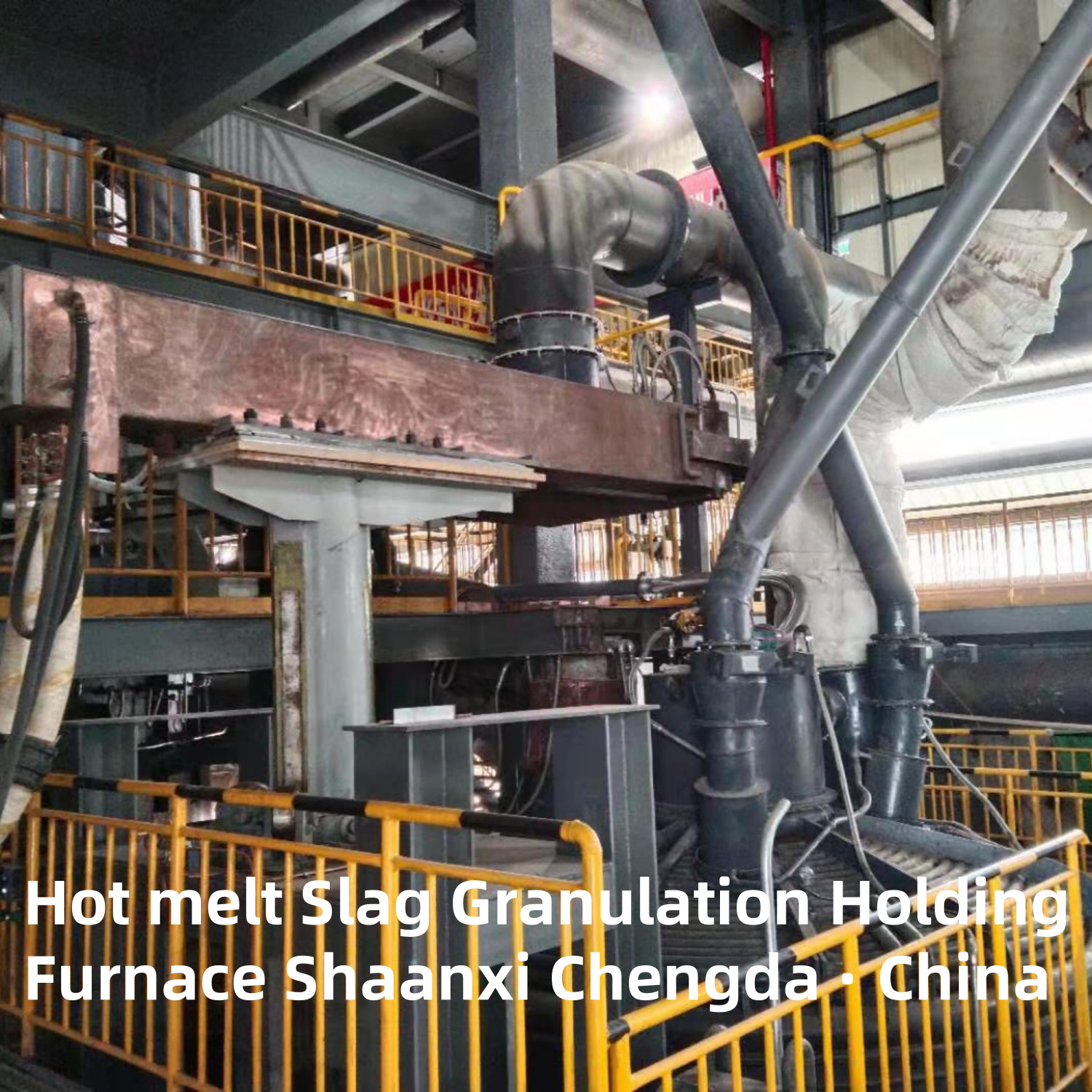

Urządzenia do utrzymywania pieca granulacji żużla topionego

Piec do zatrzymywania granulacji żużla w stanie stopionym

Zastosowanie sprzętu:

  Służy do odbierania stopionego żużla z wielkiego pieca, jako izolacja żużla wielkopiecowego, magazynowanie, ogrzewanie.

Przegląd sprzętu:

  Po okresowym odprowadzaniu żużla wielkopiecowego jest on tymczasowo przechowywany w urządzeniu, a następnie dostarczany do urządzenia granulacyjnego zgodnie z określonym natężeniem przepływu, aby osiągnąć cel stabilnej i ciągłej granulacji. Jednocześnie, aby zmniejszyć temperaturę żużla podczas tymczasowego przechowywania i wpłynąć na późniejszą granulację, żużel wielkopiecowy może być podgrzewany.

Cechy produktu:

  Konstrukcja korpusu pieca i pokrywy pieca zapewniająca izolację termiczną, minimalizująca straty ciepła, maksymalizująca wykorzystanie podgrzewania.

Główne parametry i wskaźniki:

1, ilość magazynowanego żużla: około 75t;
2, wydajność żużla 30 ~ 60 ton/godzinę;
3, temperatura wypływu żużla ≧1420℃;
4, temperatura żużla ~ 1500℃ (do pomiaru);
5, moc grzewcza: maksymalny godzinny wzrost temperatury żużla ≧50℃;
6, wymagania dotyczące rozpraszania ciepła z korpusu pieca (normalna praca):
  Temperatura ścian pieca: ≤ 80℃;
  Temperatura w górnej części: ≤120℃;
  Temperatura dna pieca: ≤ 80℃.

Opis konstrukcji sprzętu:

1. Korpus pieca;

2. Wyłożenie pieca;

3. Dysza przesuwna do kontroli przepływu chłodzona wodą;

4. Pokrywa pieca do konserwacji cieplnej i urządzenie do zawieszania;

5. System podnoszenia elektrody; 6, układ hydrauliczny;

7. System krótkiej sieci;

8. Zbiornik wody i dozownik wody;

9. Urządzenie wlotowe żużla;

10. Wylot dymu chłodzony wodą;

11. Maszyna do otwierania pieca;

12. Transformator pieca elektrycznego;

13. Rozdzielnica wysokiego napięcia;

14. System sterowania piecem elektrycznym.

Funkcja sprzętu

• Odbiór i magazynowanie żużla: Służy do odbierania stopionego żużla z wielkich pieców lub innego sprzętu do wytapiania i tymczasowego przechowywania go w celu buforowania okresowego odprowadzania żużla i zapewnienia ciągłego źródła żużla dla późniejszego procesu granulacji.
• Konserwacja cieplna i kontrola temperatury: Przyjmując skuteczne środki konserwacji cieplnej i urządzenia grzewcze, temperatura żużla jest utrzymywana na stosunkowo wysokim poziomie (np. powyżej 1400°C). Zapobiega to krzepnięciu żużla podczas przechowywania i zapewnia jego płynność, co sprzyja późniejszym operacjom granulacji.
• Kontrolowane odprowadzanie: Zgodnie z wymaganiami produkcyjnymi systemu granulacji, żużel w piecu jest odprowadzany z określoną prędkością przepływu i prędkością, aby zapewnić stabilność i jakość procesu granulacji.

Skład strukturalny

• Korpus pieca: Konstrukcja korpusu pieca obejmuje płaszcz pieca, wyłożenie itp. Płaszcz pieca jest zwykle wykonany z blach stalowych, aby zapewnić wytrzymałość i stabilność korpusu pieca. Wyłożenie składa się z wielu warstw materiałów ogniotrwałych. Na przykład wyłożenie boczne pieca może obejmować warstwę płyty azbestowej, warstwę materiału ubijanego i warstwę cegły węglowej od zewnątrz do wewnątrz, a dno pieca obejmuje warstwę cegły wysokoglinowej, warstwę kruszywa ogniotrwałego i warstwę cegły węglowej. Ta konstrukcja może skutecznie zmniejszyć straty ciepła i poprawić żywotność wyłożenia pieca.
• System grzewczy: Często stosuje się ogrzewanie łukiem elektrycznym lub inne metody ogrzewania elektrycznego. System podnoszenia elektrody jest ważną częścią ogrzewania łukiem elektrycznym, który może regulować położenie elektrody w celu kontrolowania mocy grzewczej i obszaru grzewczego, aby zapewnić równomierne ogrzewanie żużla w piecu.
• Urządzenia wlotowe i wylotowe żużla: Urządzenie wlotowe żużla służy do połączenia ze sprzętem do spustu żużla z pieca do wytapiania znajdującego się powyżej, aby zapewnić płynne wejście stopionego żużla do pieca zatrzymującego. Urządzenie wylotowe żużla jest wyposażone w dyszę przesuwną do kontroli przepływu chłodzoną wodą lub inne urządzenia do kontroli przepływu w celu precyzyjnego kontrolowania natężenia przepływu żużla.
• Systemy pomocnicze: Obejmujące układy hydrauliczne, systemy krótkiej sieci, układy chłodzenia wodą, urządzenia elektryczne i systemy sterowania. Układ hydrauliczny służy do napędzania urządzenia podnoszącego elektrodę i innych ruchomych części; system krótkiej sieci odpowiada za przesyłanie energii elektrycznej; system chłodzenia wodą służy do chłodzenia kluczowych komponentów, takich jak elektrody i pokrywy pieca, aby zapobiec przegrzaniu; urządzenia elektryczne i system sterowania służą do kontrolowania całego procesu działania sprzętu, w tym kontroli temperatury, kontroli ruchu elektrody i kontroli odprowadzania żużla.

Charakterystyka techniczna

• Duża pojemność magazynowania żużla: Zazwyczaj pojemność magazynowania żużla może osiągnąć około 75 ton, a wydajność przetwarzania żużla wynosi 30-60 ton na godzinę, co może zaspokoić potrzeby produkcyjne dużych i średnich systemów granulacji.
• Niska utrata ciepła: Konstrukcja korpusu pieca i pokrywy pieca zapewniająca konserwację cieplną minimalizuje straty ciepła, a wydajność konserwacji cieplnej jest doskonała. Na przykład, gdy sprzęt pracuje normalnie, temperatura ścian pieca wynosi ≤ 80°C, a temperatura w górnej części wynosi ≤ 120°C.
• Dobra wydajność wzrostu temperatury: Ma pewną moc grzewczą, a maksymalny godzinny wzrost temperatury żużla może wynosić ≥ 50°C, co pozwala szybko podnieść temperaturę żużla do wymaganego zakresu i utrzymać stabilność temperatury żużla.
