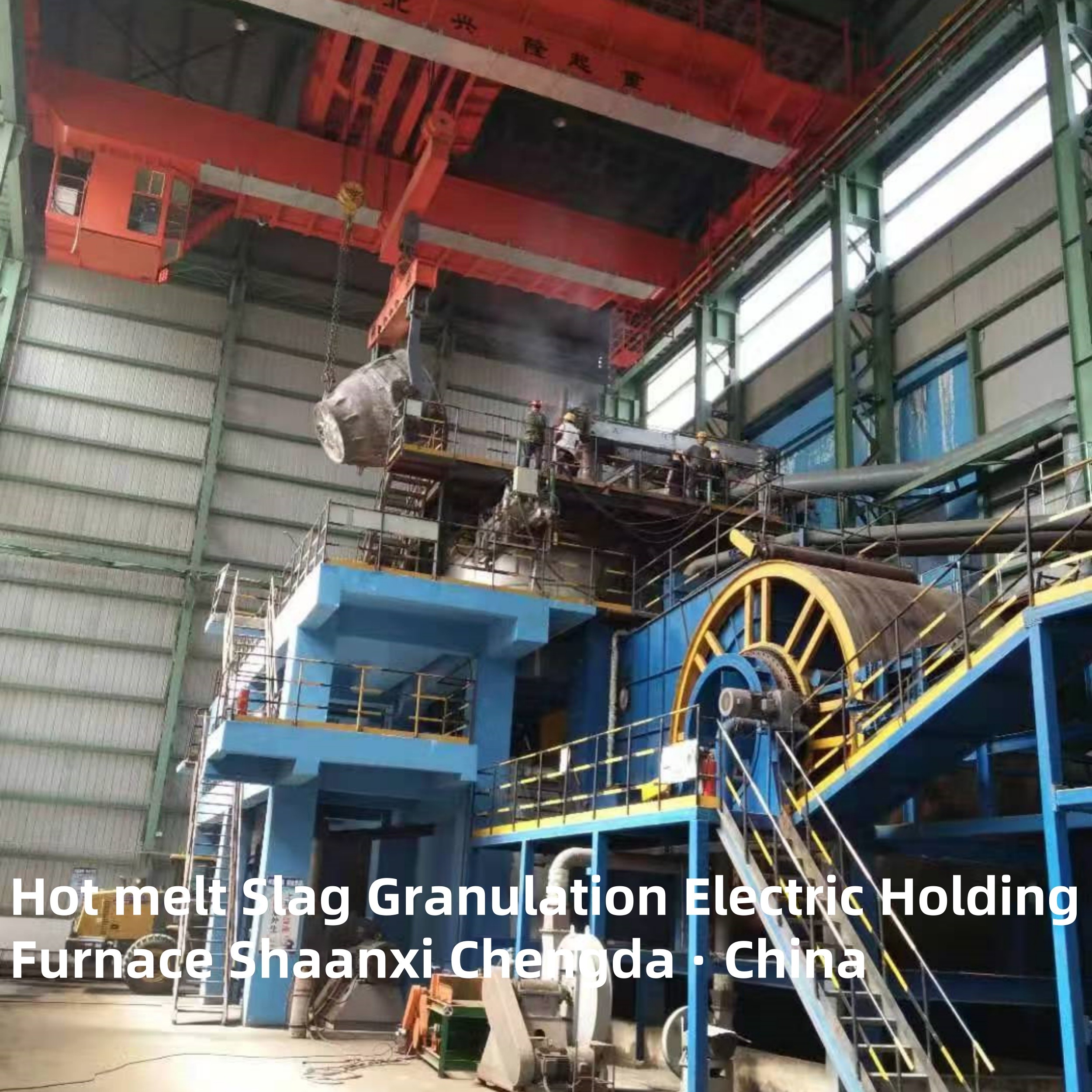

Elektryczny piec do granulacji żużla metodą topienia z oszczędnością energii i ochroną środowiska

Elektryczny piec do granulacji żużla z topionego stopu

Zastosowanie sprzętu:

  Sprzęt ten służy do odbierania żużla z topionego stopu z wielkiego pieca hutniczego, poprzez niewielką ilość hartowania (regulacja masy 10-15%), dostosowanie prądu i napięcia w celu ustabilizowania temperatury wylotu, oraz wykorzystanie opatentowanej miedzianej bramy do kontroli przepływu żużla, i ciągłego transportu do wirówki w celu przygotowania wełny mineralnej.

Opis procesu:

  Worek żużlowy zawierający przemysłowe odpady żużlowe jest transportowany do warsztatu pieca elektrycznego za pomocą wózka żużlowego lub wagonu kolejowego, wlewany do pieca, rozpoczyna się podnoszenie temperatury i regulacja składu, a następnie na podstawie pomiaru temperatury i pobierania próbek określa się, czy spełnia wymagania produkcyjne wełny mineralnej, i transportuje się do wirówki i kolejnej linii produkcyjnej wełny mineralnej w celu dostarczenia surowców dla linii produkcyjnej wełny mineralnej.

Cechy konstrukcyjne:

1. Mniejsza emisja dymu i oczywiste korzyści dla środowiska;
2. Wysoka wydajność: wydajność topienia pieca elektrycznego jest dwukrotnie większa niż w przypadku kopuły koksowej;
3. Kontrola przepływu w piecu elektrycznym jest stabilna; Zapewnij stabilność przepływu materiału z następujących aspektów:
① Konstrukcja objętości i konstrukcja elektrody pieca elektrycznego są rozsądne;
② Precyzyjna konstrukcja kontroli wylotu wody chłodzącej;
③ Ruchomy zsyp z swobodnym ruchem.
4. Niskie zużycie energii: główne zużycie energii przez gorący żużel w piecu elektrycznym: 350-400 stopni/tonę bawełny, zużycie elektrody grafitowej wynosi 2-3 kg/tonę bawełny.
5. Wysoki stopień automatyzacji elektrycznej;

Pod schematem procesu:

1. Definicja rdzenia i kluczowe funkcje

1.1 Definicja

1.2 Kluczowe funkcje

• Stabilizacja temperatury: Utrzymuje stopiony żużel w temperaturze 1300-1500℃ poprzez inteligentne sterowanie ogrzewaniem elektrycznym, zapewniając płynność dla ciągłej granulacji.
• Wydajna granulacja: Przyjmuje zaawansowaną technologię granulacji atomizacji do produkcji cząstek żużla o wielkości od 0,1-5 mm (regulowana w zależności od potrzeb), o wysokiej sferyczności i dobrym rozkładzie wielkości cząstek.
• Odzysk ciepła odpadowego: Odzyskuje ciepło odpadowe ze stopionego żużla za pomocą wymienników ciepła, przekształcając je w parę lub gorącą wodę do produkcji i ogrzewania, zmniejszając zużycie energii o 30-50% w porównaniu z tradycyjnymi procesami.
• Nieszkodliwe przetwarzanie: Całkowicie zestala metale ciężkie w żużlu poprzez szybkie chłodzenie, unikając zanieczyszczenia środowiska spowodowanego ługowaniem; jednocześnie eliminuje emisje pyłu i szkodliwych gazów podczas przetwarzania żużla.
• Wykorzystanie zasobów: Produkty granulowanego żużla mogą być bezpośrednio wykorzystywane jako wysokiej jakości kruszywa budowlane, dodatki do cementu lub surowce do nowych materiałów, realizując recykling przemysłowych odpadów stałych.

2. Struktura rdzenia i zasady techniczne

2.1 Komponenty rdzenia

2.2 Zasady techniczne

1. Etap podawania: Wysokotemperaturowy stopiony żużel ze sprzętu do topienia (takiego jak piec łukowy, konwertor) jest transportowany do pieca podtrzymującego przez uszczelniony zsyp.
2. Etap utrzymywania temperatury: Element grzejny elektryczny ogrzewa korpus pieca, aby utrzymać temperaturę żużla na ustawionej wartości (1300-1500℃), zapewniając, że żużel pozostaje w stanie płynnym bez zestalania.
3. Etap granulacji: Stopiony żużel wypływa przez dyszę dolną i jest atomizowany na drobne kropelki przez strumień powietrza lub wody pod wysokim ciśnieniem; kropelki są szybko chłodzone, tworząc stałe cząstki w pojemniku zbiorczym.
4. Etap odzysku ciepła: Wysokotemperaturowe spaliny generowane podczas granulacji i ciepło z korpusu pieca są odzyskiwane przez wymiennik ciepła, przekształcając wodę w parę do recyklingu.
5. Zbieranie i przechowywanie: Cząstki granulowanego żużla są transportowane do pojemnika magazynowego za pomocą taśmy przenośnikowej i mogą być pakowane lub bezpośrednio wysyłane do linii produkcyjnej.

3. Kluczowe parametry techniczne

4. Cechy produktu

• Oszczędność energii i ochrona środowiska: Odzyskuje ciepło odpadowe ze stopionego żużla, zmniejszając zużycie paliw kopalnych; brak emisji ścieków, gazów odlotowych lub odpadów stałych podczas eksploatacji, spełniając międzynarodowe standardy środowiskowe (takie jak UE CE, ISO 14001).
• Wysoki wskaźnik wykorzystania zasobów: Produkty granulowanego żużla mają wysoką aktywność i dobre właściwości mechaniczne, które mogą zastąpić naturalny piasek i żwir, realizując „odpady w skarb” i zmniejszając marnotrawstwo zasobów.
• Stabilna i niezawodna praca: System grzewczy elektryczny ma stabilne oddawanie ciepła, a materiał ogniotrwały ma wysoką odporność na temperaturę i korozję; automatyczny system sterowania realizuje monitorowanie w czasie rzeczywistym i wczesne ostrzeganie o usterkach, zapewniając ciągłą pracę przez 24 godziny.
• Silna adaptacja: Nadaje się do różnych stopionych żużli (takich jak żużel stalowniczy, żużel z hutnictwa metali nieżelaznych, żużel ze spalania przemysłowych odpadów stałych) o różnych składach i lepkościach; można dostosować do składu żużla użytkownika i wydajności przetwarzania.
• Niski koszt eksploatacji: System grzewczy elektryczny ma wysoką sprawność cieplną, a koszty konserwacji komponentów są niskie; proces granulacji jest prosty, zmniejszając nakład pracy.

5. Scenariusze zastosowań

• Przemysł metalurgiczny: Przetwarzanie żużla stalowniczego, żużla hutniczego i żużla z hutnictwa metali nieżelaznych (miedź, aluminium, nikiel); odzysk ciepła odpadowego i produkcja kruszyw budowlanych.
• Przemysłowe przetwarzanie odpadów stałych: Przetwarzanie żużla ze spalania odpadów komunalnych, odpadów niebezpiecznych i odpadów przemysłowych; nieszkodliwe przetwarzanie i wykorzystanie zasobów żużla.
• Przemysł materiałów budowlanych: Produkcja wysokiej jakości kruszyw do betonu, dodatków do cementu i lekkich materiałów budowlanych z granulowanego żużla.
• Nowa energia i projekty ochrony środowiska: Sprzęt pomocniczy dla elektrowni przetwarzających odpady na energię, projektów odzysku ciepła odpadowego z przemysłu i parków przemysłowych gospodarki o obiegu zamkniętym.

6. Przewagi konkurencyjne

• Zaawansowana technologia: Integruje ogrzewanie elektryczne, wydajną granulację i technologie odzysku ciepła odpadowego, przodując w branży pod względem dojrzałości technicznej.
• Rozwiązania dostosowane do potrzeb: Zapewnia dostosowane do potrzeb projekty sprzętu i optymalizację procesów zgodnie z charakterystyką żużla użytkownika, wydajnością przetwarzania i wymaganiami dotyczącymi produktu.
• Certyfikacja międzynarodowa: Produkt przeszedł certyfikaty CE, ISO 9001 i inne certyfikaty międzynarodowe, spełniając standardy techniczne i środowiskowe rynków globalnych (takich jak Europa, Azja Południowo-Wschodnia, Afryka).
• Kompleksowa obsługa posprzedażna: Zapewnia kompleksowe usługi, w tym instalację sprzętu, uruchomienie, szkolenie w zakresie obsługi i konserwację; centra serwisowe za granicą zapewniają terminowe wsparcie techniczne.
