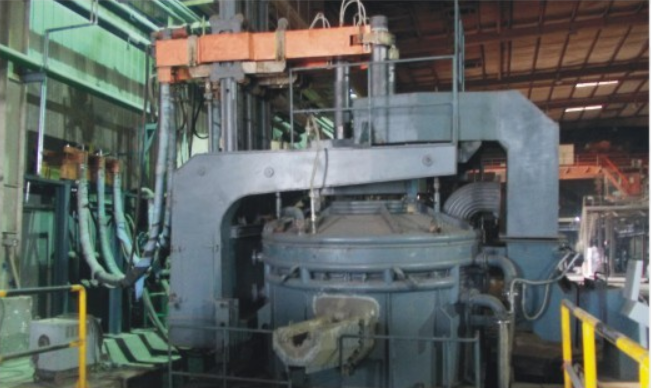

W pełni chłodzony wodą elektryczny piec łukowy

Wprowadzenie do sprzętu i parametrów

Przegląd produktu

1. Główny skład wyposażenia

1. Pełny korpus pieca chłodzony wodą




   Zastosuj dzieloną, całkowicie chłodzoną wodą skorupę pieca i chłodzoną wodą ścianę pieca z zamkniętą strukturą międzywarstwową chłodzoną wodą obiegową, znacznie ograniczającą użycie materiałów ogniotrwałych, o odporności na erozję w wysokiej temperaturze i niskim odkształceniu.


2. Pełny dach pieca chłodzonego wodą




   Zintegrowana pierścieniowa, w pełni chłodzona wodą konstrukcja, wyposażona w centralny otwór na elektrodę oraz boczny interfejs odprowadzania pyłu i odprowadzania dymu, charakteryzująca się dobrymi właściwościami uszczelniającymi, szybkim chłodzeniem i długą żywotnością.


3. System podnoszenia elektrod




   W pełni chłodzone wodą przewodzące ramię poprzeczne, serwohydrauliczny/elektryczny napęd podnoszenia, z precyzyjną regulacją, stabilnym łukiem elektrycznym i niskim zużyciem energii.


4. Mechanizm przechylania i ładowania




   Hydrauliczne przechylanie pieca, mechanizm podnoszenia i obracania dachu pieca, w połączeniu z montowanym od góry koszem na złom stalowy, zapewniającym szybkie ładowanie i wysoką automatyzację.


5. Elektryczny układ sterowania




   Transformator do elektrycznego pieca łukowego dużej mocy, krótka sieć o niskiej impedancji, inteligentny system sterowania PLC, obsługujący start-stop jednym klawiszem, automatyczną stabilizację łuku i pełną ochronę blokującą.


6. Systemy pomocnicze




   Zamknięty układ chłodzenia wodą obiegową, układ odpylania i odprowadzania dymu, układ lancy wtryskowej tlenu i węgla, hydrauliczny układ sterowania z kompletnym wyposażeniem pomocniczym.



2. Podstawowe zalety wydajności

• Konstrukcja w pełni chłodzona wodą: Wyeliminuj wielkopowierzchniowe mury ogniotrwałe, znacznie zmniejsz zużycie materiałów ogniotrwałych i wydłuż cykl konserwacji.
• Odporność na wysoką temperaturę i erozję: Wymuszone chłodzenie wodą zmniejsza deformację korpusu pieca i podwaja żywotność.
• Wysoka wydajność wytapiania: Wysoka sprawność cieplna, duża prędkość topienia i skrócony cykl wytapiania w jednym cieple.
• Niskie koszty operacyjne: Niskie zużycie energii, niskie zużycie materiałów ogniotrwałych i niskie koszty utrzymania, co zmniejsza całkowite koszty produkcji stali.
• Przyjazny dla środowiska: Zamknięty wyciąg dymowy z urządzeniami odpylającymi spełniającymi normy emisji.
• Silna zdolność adaptacji: Może być zaprojektowany jako zwykły elektryczny piec łukowy lub ekscentryczny piec łukowy EBT z dolnym spustem, w pełni chłodzony wodą, odpowiedni do wytapiania stali węglowej, stali stopowej i staliwa.

3. Wspólne parametry techniczne (odniesienie)
