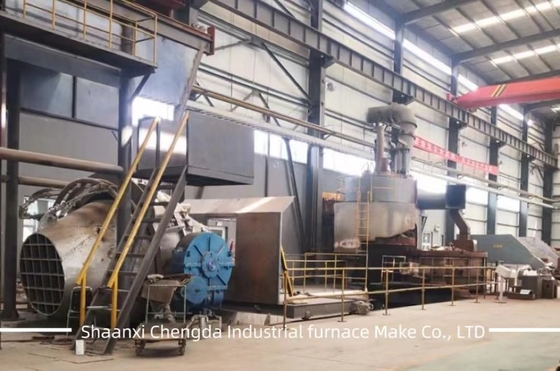

Piekarnik elektryczny o obwodzie 3-fazowym HX o pojemności 5 tony 8 tony 10 tony 15 tony 20 tony 30 tony 50 tony 60 tony

5t 8t 10t 15t 20t 30t 50tHX 3-fazowa hutka stalowa Elektryczny piec łukowy bez obciążenia regulacja napięcia elektrycznego:

Piekarnik łukowy HX produkowany przez przedsiębiorstwo jest wykorzystywany głównie w przemyśle odlewu, o pojemności od 0,5 t do 50 t. Wśród nich stal z otworów 0,5 t-30 t;Główne cechy pieca łukowego elektrycznego: wysoka elastyczność, niskie zużycie energii, krótki cykl produkcji, oszczędności energii i ochrona środowiska.

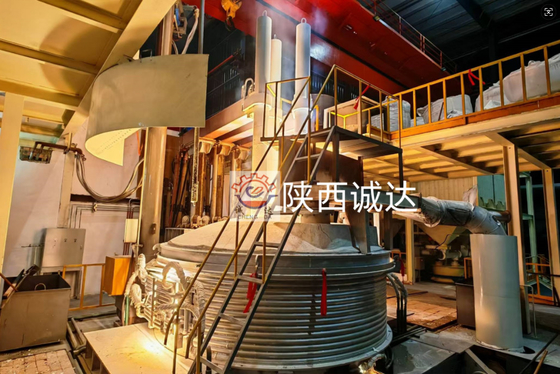

HX trójfazowy elektryczny piec łukowy do produkcji stali ma formę ładowania górnego z odwracającą się pokrywką i otwierania z otwierającym się korytarem.
Zestaw urządzeń elektrycznych obejmuje głównie:
System zasilania, transformator pieca, system zasilania o niskim napięciu, system sterowania elektrycznym o niskim napięciu, automatyczne podnoszenie elektrod
System regulacyjny, przemysłowy system komputerowy.

Cechy produktu:

1Zasada działania systemu
2. System zasilania wysokiego napięcia

Szczegółowy opis tego wyrobu:
Unigear ZS1 z izolowanymi powietrzem metalowymi przełącznikami jest zaprojektowany i opracowany przez firmę ABB Calor Emag SchaltanlagenAG.Jest on wyposażony w najbardziej zaawansowany wyłącznik prądu próżniowego VD4 Grupy ABB oraz najbardziej zaawansowaną i niezawodną jednostkę sterowania i ochronyJego zaawansowana technologia jest przedstawicielem metalowego, zamkniętego sprzętu przełącznikowego na świecie.Oprócz badania typu unigear ZS1 przełącznik zgodnie z wymogami Międzynarodowej Komisji Elektrotechnicznej (IEC) i chińskiej normy krajowej ((GB), odpowiednie badania są również przeprowadzane zgodnie z wymogami Stowarzyszenia Klasyfikacji (LR,DNV,RINA,BV orazGL).Przejrzał również wewnętrzny test łukowy, aby udowodnić, że może skutecznie zapewnić osobiste bezpieczeństwo operatorów i zmniejszyć straty sprzętu i procesu produkcyjnegoW praktyce wewnętrzne łuki są rzadkie, a nawet niemożliwe.

Przepływ procesu w trójfazowym stalowym piecu łukowym typu HX:

Szafa przełącznika Unigear ZS1 składa się z dwóch części: szafy stałej i części wymiennych.pomieszczenie kablowe i pomieszczenie niskiego napięcia według przegrody.
Po przetworzeniu i gięciu przez narzędzia CNC maszynowe, urządzenie jest wykonane ze stali o wysokiej wytrzymałości i odporności na korozję.są przypięte śrubami na specjalnych urządzeniach, co zapewnia jednolitość wielkości i wysoką wytrzymałość mechaniczną.a poziom ochrony wynosi IP2X, gdy drzwi pomieszczenia wyłącznika są otwarte.
W przypadku wystąpienia wewnętrznego usterki łukowej urządzenia odcisku ciśnienia są zainstalowane w górnej części pomieszczenia wyłącznika, pomieszczenia przycisku autobusowego i pomieszczenia kabli.
ciśnienie wewnętrzne powietrza przekładni przełącznikowej wzrasta, a urządzenie odciskające górne ciśnienie otwiera się automatycznie w celu uwolnienia ciśnienia i gazów wyładowanych.Specjalny pierścień uszczelniający zainstalowany na drzwiach LED uszczelnia drzwi szafki w celu zapewnienia bezpieczeństwa osobistego operatorów. Gdy sąsiednie przekładnie przełącznikowe są połączone, każda metalowa blacha boczna jest oddzielona od siebie,i 4 mm warstwy buforu powietrza jest tworzony między płytami bocznymi, aby spowolnić wpływ błędu łuku na tymczasowej szafkiŚciana przegrodzienna pomiędzy komorami prętów może zapewnić, że usterka łukowa nie rozprzestrzeni się na sąsiednie przekładnie przełącznikowe, tak aby zmniejszyć straty sprzętu i procesu produkcji.

Unigear ZS1 ma różne funkcje przeciwbłędnej pracy, aby spełnić wymagania "pięciu zapobiegania".Wszystkie główne autobusy obwodowe są zaokrąglone i pokryte izolacyjnymi, cieplnie kurczącymi się rękawami produkowanymi przez amerykańską firmę RaychemWykorzystując jednolitą konstrukcję pola elektrycznego i kompozytową konstrukcję izolacyjnąZmniejsza się całkowity rozmiar urządzenia rozdzielczego w celu zapewnienia rozsądnej i kompaktowej strukturyCo ważniejsze, jego instalacja, eksploatacja i konserwacja mogą być wykonywane przed szafą, aby zminimalizować inwestycje klienta w inżynierię lądową.
