Ekcentryczny piekarnik elektryczny z łukiem
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Shaanxi Chengda |
| Orzecznictwo | ISO 9001 |
| Numer modelu | Negocjuj w oparciu o wydajność przetwarzania sprzętu |
| Minimalne zamówienie | 1 jednostka |
| Cena | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Szczegóły pakowania | Omów zgodnie ze specyficznymi wymaganiami Strony A |
| Czas dostawy | 2 miesiące |
| Zasady płatności | Akredytywa, T/T, Western Union |
| Możliwość Supply | Kompletny łańcuch dostaw produkcji, dostarczaj na czas i spełniaj standardy jakości |
Szczegóły Produktu
| Pojemność topnienia | 5-300 ton | Temperatura pracy | 1600-1800°C |
|---|---|---|---|
| Aplikacja | Produkcja stali, produkcja stopów, recykling metali | System sterowania | Sterowanie PLC / Skomputeryzowane |
| Typ wyposażenia | Maszyny Przemysłowe | Funkcja | Oszczędność energii |
| Typ urządzenia | Piec łukowy elektryczny prądu stałego | Tryb regulacji napięcia | Regulacja napięcia elektrycznego bez obciążenia |
| System odciągania pieca | Wykrywanie w dolnej lub bocznej części | Słowo kluczowe | Topne Funce |
| Podkreślić | elektryczny piec łukowy do produkcji stali,mimośrodowy piec do spustu dolnego,urządzenia do hutnictwa z dolnym spustem |
||
opis produktu

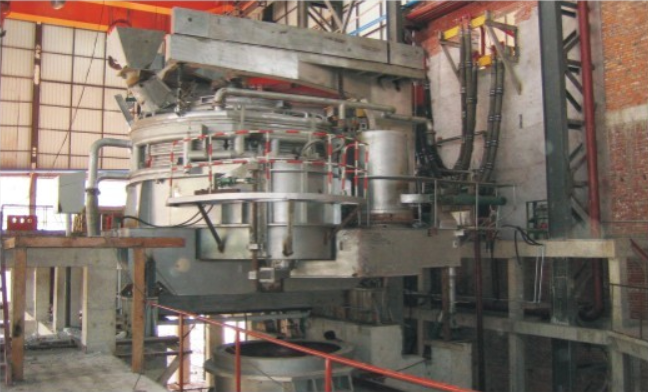

Ekscentryczny piec łukowy z dolnym spustem
Wprowadzenie do sprzętu i parametrów
Elektryczny piec łukowy EBT | Podstawowe wyposażenie do wysokowydajnego gwintowania bez żużla i krótkiego procesu produkcji stali
Elektryczny piec łukowy z mimośrodowym spustem od dołu (EBT) jest podstawowym wyposażeniem nowoczesnego krótkiego procesu produkcji stali. Zdaje sobie sprawę, że przyjmuje projekt mimośrodowego gwintowania dolnego piecabezżużlowe spuszczanie oraz zatrzymanie pozostałości stali i żużla, co znacznie poprawia jakość stopionej stali i wydajność produkcji oraz spełnia wymagania wytapiania o ultrawysokiej mocy.
1. Skład wyposażenia
Elektryczny piec łukowy EBT składa się z czterech głównych modułów:układ korpusu pieca, układ mechaniczny, układ elektryczny i układ pomocniczy, charakteryzujący się zwartą budową i wysoką automatyzacją.
1.1 System korpusu pieca
- Obudowa pieca: Podzielony na górną i dolną skorupę. Dolna część ma nosową eliptyczną mimośrodową strukturę, wyłożoną cegłą magnezowo-węglową / cegłą ogniotrwałą z tlenku glinu i magnezu. Pokrycie ścian pieca chłodzonego wodą sięga 87% -90%.
- Dach pieca chłodzony wodą: Konstrukcja w pełni chłodzona wodą z otworem na elektrodę pośrodku, wyposażona w urządzenie uszczelniające i odprowadzające dym.
- Ekscentryczna skrzynka do gwintowania: Otwór spustowy umieszczony w mimośrodowym położeniu dna pieca, dopasowany do mechanizmu otwierania i zamykania zasuwy przesuwnej/korka, wypełniony magnezjowym piaskiem drenażowym w celu automatycznego rozpoczęcia zalewania.
1.2 Układ mechaniczny
- Mechanizm podnoszenia elektrody: Przewodzące ramię poprzeczne z kompozytu miedzi i stali / stopu aluminium z serwonapędem do regulacji podnoszenia elektrody i mocy łuku.
- Mechanizm przechylania pieca: Napęd hydrauliczny. Kąt pochylenia po stronie poboru wynosi tylko 5°-15°, przy uproszczonej konstrukcji i zmniejszonych krótkich stratach sieciowych.
- Mechanizm podnoszenia i obracania dachu pieca: Napęd elektryczny/hydrauliczny, współpracujący z załadunkiem złomu i obsługą pieca.
- System lancy wtryskowej tlenu i węgla: Konstrukcja strumieniowa ze ścianą pieca, wspomagająca wytapianie spienionego żużla w łuku krytym, zwiększająca dopływ tlenu i wydajność nawęglania.
1.3 Układ elektryczny
- Transformator pieca: Konfiguracja o bardzo dużej mocy, moc jednostkowa ≥ 600 kVA/t, zapewniająca stabilne zasilanie łuku.
- Krótki system sieciowy: Wysokoprądowa pętla przewodząca o niskiej impedancji w celu zmniejszenia strat mocy.
- Automatyczny system sterowania PLC: Zintegrowana regulacja elektrody, sterowanie mocą, przechylanie i blokada bezpieczeństwa, wspierające zdalne monitorowanie i identyfikowalność danych.
1.4 System pomocniczy
- Układ chłodzenia wodą: Kluczowe elementy, takie jak płaszcz pieca, dach pieca i poprzeczka elektrody, chłodzone wodą obiegową z zamkniętym obiegiem.
- Układ hydrauliczny: Zapewnienie zasilania do przechylania pieca, podnoszenia elektrody oraz otwierania i zamykania otworu spustowego.
- System odpylania i odprowadzania dymu: Wyposażony w worek do usuwania pyłu / odzysk ciepła odpadowego, aby spełnić standardy ochrony środowiska.
- Samochód z chochlą i kadzią: Wykonanie roztopionej stali i dopasowanie jej do procesu rafinacji LF/VOD.
2. Główne parametry techniczne (odniesienie do normy)
| Parametr | Specyfikacja (50t / 100t / 150t) |
|---|---|
| Pojemność znamionowa | 50t / 100t / 150t (maksymalna wydajność gwintowania: 1,05-1,2 razy) |
| Średnica płaszcza pieca | φ4600mm / φ5800mm / φ6800mm |
| Pojemność transformatora | 18000 kVA / 30000 kVA / 45000 kVA |
| Średnica elektrody grafitowej | φ450mm / φ500mm / φ550mm |
| Koło podziałowe elektrody | φ1150mm / φ1350mm / φ1500mm |
| Średnica otworu gwintowanego | φ120-150mm (materiał ogniotrwały magnezowy) |
| Kąt pochylenia | Strona gwintowania: 5°-15°, Pochylenie powrotu: ≤5° |
| Stuknięcie czasu | 3-5 minut na ciepło, stopień separacji stali i żużla > 95% |
| Cykl wytapiania | 45-60 minut na ogrzewanie (z podgrzewaniem złomu i ciągłym ładowaniem) |
| Pozostała objętość stali | 10% -15% wydajności znamionowej, zawartość żużla resztkowego ≥95% |
3. Zalety wydajności
- Gwintowanie bez żużla i jakość czystej stali: Mimośrodowy spust dolny z pochyleniem pod małym kątem zatrzymuje żużel wewnątrz pieca, skutecznie zmniejszając zawartość fosforu i siarki, odpowiedni do produkcji stali wysokowęglowej i stali stopowej.
- Wysoka wydajność i oszczędność energii przy optymalizacji kosztów: Cykl wytapiania skrócony o 20%, straty ciepła zmniejszone o około 20%; Żywotność materiałów ogniotrwałych wydłużona o 15% przy niższym zużyciu.
- Bezpieczna, stabilna i łatwa obsługa: Unikaj ryzyka rozpryskiwania podczas tradycyjnego gwintowania przechylnego; automatyczna szybkość rozpoczynania nalewania powyżej 90%, obsługa jednym klawiszem PLC zmniejszająca pracochłonność.
- Kompatybilny z produkcją krótkoprocesową: Można go połączyć ze sprzętem do rafinacji LF i odlewania ciągłego w celu realizacji krótkoprocesowej produkcji EAF-LF-CC o rocznej produkcji do 400 000–800 000 ton.
4. Zakres zastosowania
Szeroko stosowany w wytapianiumiękka stal węglowa, stal stopowa, stal nierdzewna i stal specjalna. Nadaje się do krótkoprocesowych hut stali opartych na złomie, odlewni i baz produkcji stali specjalnej, służąc jako preferowany sprzęt w nowoczesnej ekologicznej produkcji stali.
