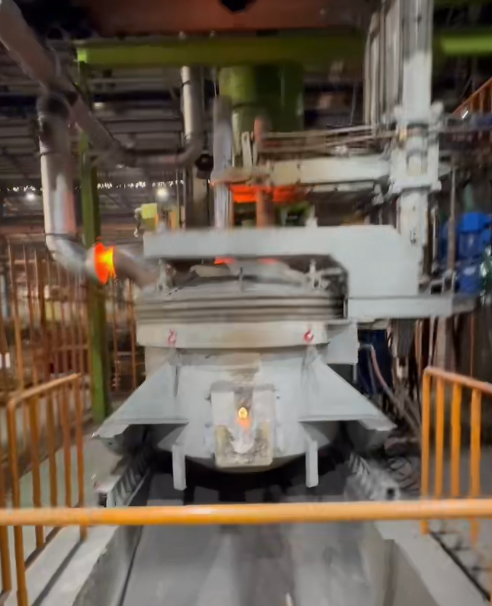

Wprowadzenie pieca łukowego prądu stałego (DC EAF) — piec łukowy do wytopu stali specjalnych

Podstawowa zasada działania

1. Konwersja mocy: Trójfazowy prąd zmienny jest prostowany do stabilnego prądu stałego przez system zasilania.
2. Generowanie łuku: Stabilny łuk tworzy się między pojedynczą górną katodą grafitową a anodą na dnie pieca, podgrzewając wsadu do ponad 3000°C.
3. Topienie i rafinacja: Wysokotemperaturowy łuk szybko topi złom lub materiały stopowe; przeprowadzane jest stopowanie i usuwanie zanieczyszczeń w celu dostosowania składu i poprawy jakości stali.
4. Mieszanie ciekłego metalu: Kierunkowy prąd stały tworzy silne mieszanie elektromagnetyczne, zapewniając jednorodną temperaturę i skład.

Kluczowe cechy konstrukcyjne

• Pojedyncza elektroda górna: Używana jest tylko jedna duża elektroda grafitowa, co upraszcza system elektrod i obniża zużycie.
• Elektroda dolna: Dno pieca jest wyposażone w przewodzącą anodę (np. metalowe piny kontaktowe lub materiał ogniotrwały MgO-C), co jest cechą charakterystyczną DC EAF.
• Jednostka prostownicza: Konwertuje prąd zmienny na prąd stały, umożliwiając stabilne działanie łuku.
• Korpus pieca: Wyłożenie ogniotrwałe zoptymalizowane pod kątem wysokiej temperatury i odporności na korozję, z urządzeniami do mieszania gazem na dnie w celu wzmocnienia efektów rafinacji.

Zalety w wytopie stali specjalnych

1. Najwyższa jakość stali

• Stabilny łuk i jednorodne ogrzewanie: Minimalizuje lokalne przegrzewanie, zmniejsza segregację i poprawia czystość — kluczowe dla stali łożyskowych, stali narzędziowych i stali nierdzewnych.
• Silne mieszanie: Sprzyja jednorodnemu składowi i efektywnemu odtlenianiu/odsiarczaniu, spełniając rygorystyczne normy dla stali specjalnych.

2. Wysoka wydajność i niskie zużycie

• Niższe zużycie elektrod: ~50% mniej niż w przypadku AC EAF, co obniża koszty eksploatacji.
• Oszczędność energii: Wyższy współczynnik mocy i zmniejszone straty w sieci; typowe zużycie energii 250–300 kWh/t.
• Krótszy cykl: Szybsze topienie i rafinacja, z czasem od wytopu do wytopu często poniżej 30 minut.

3. Stabilna praca i korzyści dla środowiska

• Niski wpływ na sieć: Małe wahania prądu/napięcia, mniejsze migotanie i lepsza kompatybilność z siecią energetyczną.
• Zmniejszone zużycie wyłożenia: Jednorodne rozłożenie ciepła przedłuża żywotność pieca o ~30%.
• Niższy poziom hałasu i emisji: Cichsza praca i lepsza kontrola gazów spalinowych.

Zastosowanie w produkcji stali specjalnych

• Stal łożyskowa: Wysoka czystość, jednorodna twardość i odporność na zmęczenie.
• Stal narzędziowa: Doskonała twardość, wytrzymałość i stabilność termiczna.
• Stal nierdzewna: Efektywne stopowanie chromem/niklem i kontrola niskiego poziomu węgla.
• Stal szybkotnąca: Precyzyjny skład i wysoka wydajność w wysokich temperaturach.
• Stopy specjalne: Stopy na bazie niklu, tytanu i stopy żaroodporne.

Typowy proces wytopu

1. Przygotowania: Łatanie pieca, kontrola elektrody dolnej i przygotowanie surowców.
2. Ładowanie: Złom, stopy i środki żużlowe są ładowane partiami.
3. Topienie: Zasilanie prądem stałym jest włączone; łuk topi wsad, z pomocą tlenu/paliwa.
4. Okres utleniania: Utlenianie zanieczyszczeń (P, C, Si) i usuwanie żużla.
5. Redukcja i rafinacja: Dodawanie odtleniaczy i stopów; dostosowanie składu i temperatury.
6. Wytop: Stopiona stal jest wytapiana do kadzi w celu dalszej rafinacji (np. LF, VD).

Trend rozwoju technicznego

• Elastyczny zasilacz prądu stałego: Modułowe zasilacze oparte na IGBT poprawiają reakcję i stabilność.
• Inteligentne sterowanie: Automatyczna regulacja elektrod, optymalizacja procesu i monitorowanie cyfrowe.
• Zielony i niskoemisyjny: Podgrzewanie złomu, odzysk ciepła odpadowego i technologie niskoemisyjne.
• Duża skala i specjalizacja: Większe pojemności (≥100 t) i niestandardowe projekty dla wysokiej klasy stali specjalnych.

Podsumowanie
