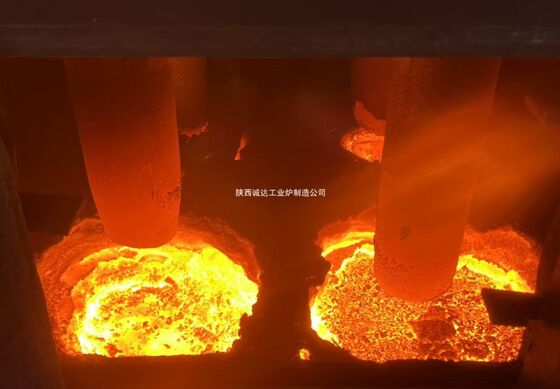

Cztero-elektrodowy duży piec łukowy DC zanurzony

1. Podstawowa struktura i zasada działania

Kluczowe komponenty

• System elektrod: Cztery pionowo włożone elektrody grafitowe lub samowypiekowe rozmieszczone w prostokącie (typowe kwadratowe rozmieszczenie), o średnicach od 800 do 1200 mm dla dużych pieców.
• System zasilania: Składa się z transformatora prostownikowego, szafy prostownika tyrystorowego, dławika DC i krótkiej sieci. Przekształca prąd przemienny na prąd stały w celu zasilania elektrod, a dławik DC tłumi przepięcia prądowe i stabilizuje łuk.
• Korpus pieca: Obejmuje stalową obudowę, wykładzinę ogniotrwałą (cegły wysokoglinowe + masa ubijana węglowa) i przewodzące dno pieca (anoda z cegły grafitowo-węglowej + przewodząca warstwa miedziana), która może wytrzymać wysokie temperatury od 1800 do 2200℃ i silną przewodność elektryczną.
• Systemy pomocnicze: Obejmują system chłodzenia wodą, system odpylania, system automatycznego podawania i system sterowania PLC do monitorowania i regulacji parametrów wytapiania w czasie rzeczywistym.

Zasada działania

2. Kluczowe parametry techniczne (Typowy model dużej skali: 40 - 63MVA)

3. Główne zalety w porównaniu z tradycyjnymi piecami

4. Scenariusze zastosowań

1. Produkcja żelazostopów: Używany do wytapiania wysokowęglowego chromu żelazowego, żelazokrzemu, krzemomanganu i wolframu żelazowego, co jest odpowiednie dla wymagań produkcji na dużą skalę i wysokiej jakości.
2. Wytapianie krzemu przemysłowego: Może przetwarzać krzemionkę o wysokiej czystości, z czystością krzemu do 99,5% - 99,9% i wysoką szybkością wytapiania.
3. Produkcja karbidu wapnia: Stabilne środowisko wysokiej temperatury zapewnia zawartość karbidu wapnia ≥80% i zmniejsza zużycie energii o 8% - 10% w porównaniu z piecami AC.
4. Odzysk metali rzadkich: Ma zastosowanie do redukcji i wytapiania rud niklu-kobaltu i rudy tantalu-niobu, z silną adaptacją do złożonych surowców.

5. Typowa konfiguracja i uwagi dotyczące eksploatacji

Konfiguracja

• Układ elektrod: Układ kwadratowy z odległością od środka do środka 2,5 - 4,0 m dla elektrod, zapewniający równomierny rozkład prądu.
• Sterowanie zasilaniem: Zastosuj równoległą pracę podwójnej szafy prostownikowej (20 - 30MVA na szafę), aby uzyskać niezależną regulację prądu dla każdej elektrody i automatyczną kontrolę długości łuku.
• Przewodzące dno pieca: Wielostrefowa konstrukcja anody równoległej zmniejsza gęstość prądu i wydłuża żywotność dna pieca o 50%.

Uwagi dotyczące eksploatacji

1. Ściśle kontroluj głębokość włożenia elektrody (1,2 - 1,8 m), aby zapobiec ekspozycji łuku i stratom energii.
2. Utrzymuj jakość wody w systemie chłodzenia (przewodność ≤50μS/cm), aby uniknąć przepalenia elektrody i korpusu pieca.
3. Używaj systemu żużla o wysokiej zasadowości (zasadowość R = 1,8 - 2,2), aby poprawić stopień odsiarczania (≥85%) i współczynnik odzysku stopu.

6. Porównanie z trójelektrodowym piecem łukowym AC zanurzonym

7. Trendy rozwojowe

1. Integracja ultra-wysokiej mocy: Moc znamionowa pojedynczego pieca może osiągnąć 80 - 120MVA, z cztero-elektrodową + wielo-anodową strukturą dna, aby poprawić gęstość mocy.
2. Inteligentne sterowanie: Systemy oparte na sztucznej inteligencji mogą automatycznie regulować pozycje elektrod, prąd i prędkość podawania, skracając cykl wytapiania o 10% - 15%.
3. Modernizacje w zakresie oszczędzania energii i ochrony środowiska: Połącz wytwarzanie energii z ciepła odpadowego i wytapianie wzbogacone w tlen, aby zmniejszyć zużycie energii o 15% - 20% i zastosuj system spalania o niskiej zawartości NOₓ, aby spełnić surowe normy emisji.
