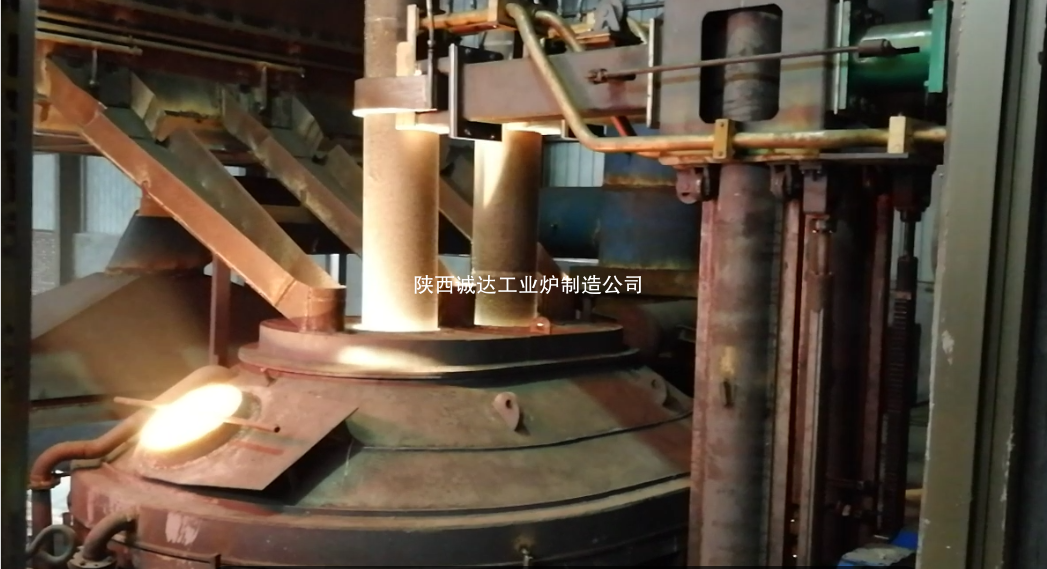

Dwuelektrodowy piec łukowy prądu stałego z wiodącą na świecie technologią/patentami wynalazczymi
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Shaanxi Chengda |
| Orzecznictwo | ISO 9001 |
| Numer modelu | Negocjować na podstawie pojemności przetwarzania sprzętu |
| Minimalne zamówienie | 1 jednostka |
| Cena | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Szczegóły pakowania | Omów zgodnie z konkretnymi wymaganiami strony A |
| Czas dostawy | 2~3 miesiące |
| Zasady płatności | Akredytywa, T/T, Western Union |
| Możliwość Supply | Kompletny łańcuch dostaw produkcyjny, zaopatrzenie na czas i spełniają standardy jakości |
Szczegóły Produktu
| Podkreślić | Dwuelektrodowy piec łukowy prądu stałego,Piec łukowy prądu stałego z patentami,Piec łukowy prądu stałego do wytopu stali |
||
|---|---|---|---|
opis produktu
Płyn prądu stałego o podwójnej elektrodzie (DE-DC EAF) to urządzenie do topienia, które wykorzystuje dwa elektrody grafitowe (jedna katoda i jedna anoda) do tworzenia łuku prądu stałego, o stabilnych łukach, niskim hałasie,i niskie zużycie elektrod, nadaje się do produkcji stali, topienia żelaznych i recyklingu metali.
Podstawowa struktura i zasada działania
- Podstawowe składniki: dwa elektrody grafitowe (katodę + jodę), zasilanie prądem stałym (sprostowanie tirystoru), układ pieca (woda schłodzona pokrywa/ ściana pieca, podszewka ogniotrwała), mechanizm podnoszenia elektrody,i opcjonalnie anody dolne (dla niektórych konfiguracji).
- Zasada działania: Prąd stały przepływa z elektrody anodowej przez kąpiel stopioną do elektrody katodowej, tworząc dwa łuki (jeden między każdym elektrodą a kąpielą).Unika skomplikowanej konstrukcji jednoelektrodowych anod dolnych stałego prądu stałego EAF i jest łatwy do modernizacji z pieców AC.
- Charakterystyka łuku: Łuki są stabilne i skoncentrowane, z kątem odchylenia 15°/30° w kierunku wanny; siła elektromagnetyczna powoduje, że łuk obraca się wokół środka (kilkakrotnie na sekundę),zapewnienie jednolitego ogrzewania.
Kluczowe parametry techniczne (typowe zakresy)
| Parametry | Laboratorium/ Małe (≤5t) | Przemysłowe/ Średnie (550 t) | Przemysłowe/ Duże (≥ 50 t) |
|---|---|---|---|
| Pojemność nominalna | 0.5 ¢5t | 5 ‰ 50 t | 50 ‰ 420 t |
| napięcie wejściowe prądu stałego | 300 ‰ 500 V | 500 ‰ 800 V | 800 ‰ 1200 V |
| Prąd nominalny | 1 ̊5kA | 5 ̊20 kA | 20 ̊280 kA (np. piec o pojemności 420 t: łącznie 280 kA) |
| Moc nominalna | 0.5 ‰ 2 MW | 2 ‰ 10 MW | 10 ‰ 50 MW |
| Prężnica elektrody | 200×400 mm | 400-700 mm | 700-1200 mm |
| Dźwięk topnienia | ≤ 90 dB | 85 88dB (15dB niższe niż AC EAF) | 85 ∼ 90 dB |
| Zużycie elektrody | ≤1,2 kg/t | 00,8 ∼1,0 kg/t (50% niższe niż AC EAF) | 00,9 kg/t |
| Szybkość topnienia | 2°C/min | 4°C/min | 5°C/min |
| Temperatura wyciągania | 1600°C do 1700°C | 1650°C do 1800°C | 1700°C do 1850°C |
Główne zalety w porównaniu z tradycyjnymi piecami
- Stabilność łuku i jednolite ogrzewanie: brak migotania łuku; elektromagnetyczne mieszanie wanny eliminuje gorące punkty, zmniejszając erozję wyściółki o 20%-30%.
- Niskie zużycie energii i elektrod: zużycie energii jest o 5%~10% niższe niż w przypadku EAF AC; zużycie elektrody jest zmniejszone o ~50% w porównaniu z EAF AC (poziom EAF jednoelektrodowego DC).
- Przystosowany do sieci: mniejsze wahania napięcia i zmiany mocy reakcyjnej; reaktor prądu stałego hamuje prąd napędowy, odpowiedni do obszarów o słabych sieciach.
- Elastyczna modernizacja: Nie ma potrzeby zastosowania skomplikowanych anod dolnych; istniejące zbiorniki pieców AC można przy niskim koszcie przekształcić w DE-DC EAF.
- Niski poziom hałasu: hałas topnienia wynosi ~87 dB (15 dB niższy niż EAF AC), głównie z elementami o wysokiej częstotliwości, które łatwo jest odizolować.
Scenariusze zastosowania
- Specjalna stopienia stali: Stal łożyskowa, stal nierdzewna o niskiej zawartości węgla, stal odporna na ciepło; wysoki współczynnik odzysku stopów (≥96% dla Ni/Cr/Mo).
- Metallurgia nieżelazna: stopienie magnezu (piekarnik łukowy podwodny DC), stopienie stopów miedzi/niklu; stabilna eksploatacja i duże ziarna kryształowe.
- Recykling metali: złom stali, pozostałości odpadów odtwarzania i odzyskiwanie metali rzadkich; duża zdolność dostosowania do surowców.
- Przetwarzanie ogniotrwałych metali: Stopienie stopów wolframu/molibdenu (z pomocniczym podgrzewaniem plazmowym).
Typowa konfiguracja i notatki operacyjne
- Konfiguracja elektrody: Standardowe są dwie górne elektrody (katodę + anodę); niektóre duże pieca dodają 2 ̊4 wodnoochłodzone dolne anody w celu zrównoważenia rozkładu prądu.
- System zasilania: wyprostowacz tirystoru + reaktor prądu stałego; długość łuku jest automatycznie regulowana przez mechanizm podnoszenia elektrody w celu stabilizacji mocy wejściowej.
- System chłodzenia: całkowity przepływ wody wynoszący 10 500 m3/h, ciśnienie wody 0,3 0,6 MPa i przewodność ≤ 50 μS/cm w celu zapobiegania przegrzaniu elektrody.
- Kontrola atmosfery: Opcjonalne uszczelnienie argon/azot w celu zmniejszenia utleniania i poprawy odzysku stopów.
Porównanie z innymi rodzajami pieców
| Cechy | Dwuelektrodowe EAF prądu stałego | Jednelektrodowe EAF prądu stałego | Trójfazowy EAF AC |
|---|---|---|---|
| Układ elektrody | Dwie górne elektrody (katoda + anoda) | Jedna katoda górna + anoda dolna | Trzy górne elektrody |
| Anodę dolną | Opcjonalnie (prostsza konstrukcja) | Obowiązkowe (złożony projekt) | Nie wymagane |
| Stabilność łuku | Wysoki | Wysoki | Niskie (błysk) |
| Zużycie elektrody | Niskie (~ 0,8 ∼ 1,0 kg/t) | Niskie | Wysoki (~ 2,0 ∼ 3,0 kg/t) |
| Koszty modernizacji | Niskie (z pieców AC) | Wysoki | N/A |
| Poziom hałasu | Niski (85 ¢ 88 dB) | Niskie | Wysoka (100-110 dB) |
Tendencje rozwoju
- Niezwykle silna: Piece o dużej pojemności (np. 420 t) przyjmują konfiguracje dwu-katodowe + wielo-dolne anody w celu poprawy gęstości mocy.
- Technologia oszczędzania energii: W połączeniu z spalaniem tlenu i odzyskiwaniem ciepła odpadowego zużycie energii zmniejsza się o 10%15%.
- Inteligentne sterowanie: systemy sterowania długością łuku i temperaturą oparte na sztucznej inteligencji w celu optymalizacji cykli stopienia.
- Ochrona środowiska: Wysokiej wydajności usuwanie pyłu (stężenie emisji ≤ 10 mg/m3) i niskoemisyjna eksploatacja.
Podsumowanie
Płomienne piece łukowe z podwójnymi elektrodami równoważą wydajność, koszty i elastyczność, co sprawia, że nadają się zarówno do nowych zakładów, jak i do modernizacji AC-to-DC.stopienie żelazowe, i recykling metali, z znaczącymi zaletami w zakresie oszczędności energii, ochrony środowiska i stabilności eksploatacyjnej.
