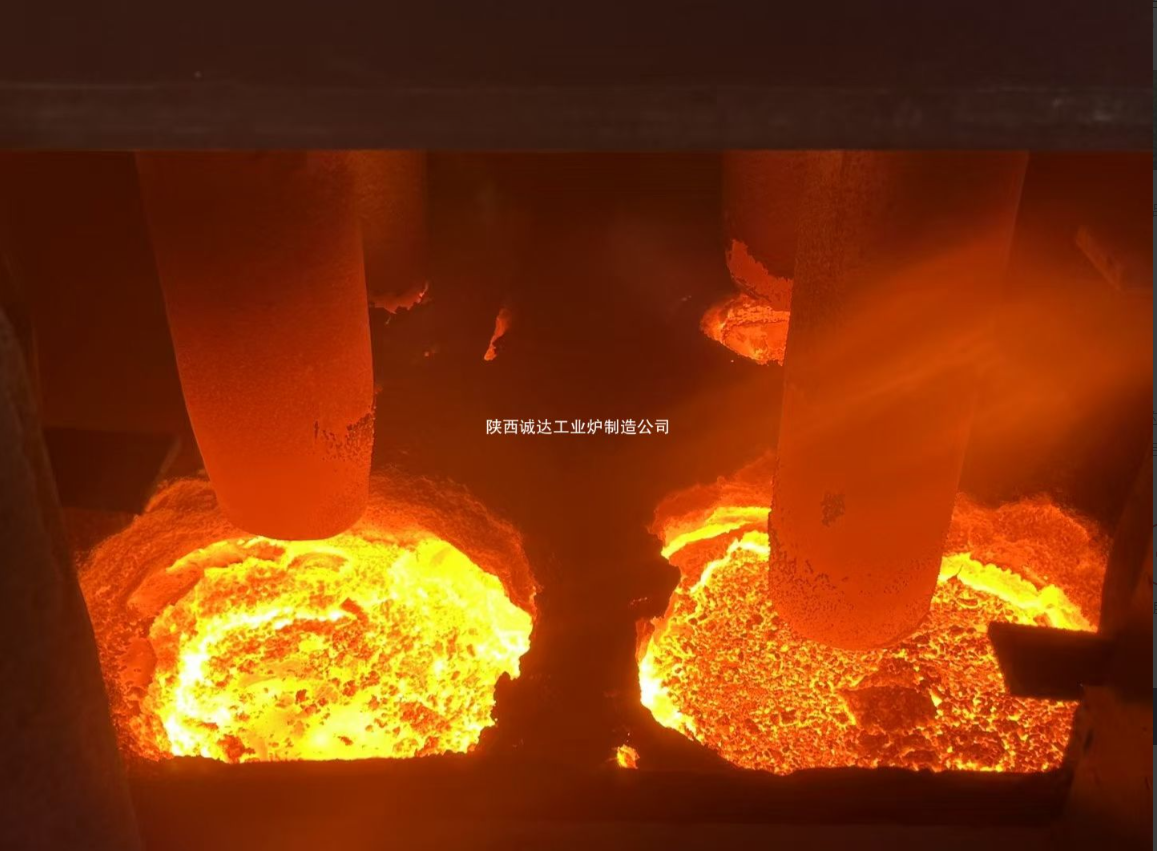

Czteroelektrodowy duży piec łukowy prądu stałego zatopiony w kąpieli

Cztero-elektrodowy duży piec łukowy prądu stałego to rodzaj urządzenia używanego do redukcyjnego wytapiania rud i innych surowców w przemyśle metalurgicznym.
Cechy konstrukcyjne:
Korpus pieca: Zazwyczaj składa się z płaszcza pieca i wykładziny pieca. Płaszcz pieca pełni rolę wspierającą i ochronną. Wykładzina pieca wykonana jest z cegieł wysokoglinowych i innych materiałów ogniotrwałych, aby wytrzymać wysoką temperaturę i erozję materiałów w piecu. Wewnątrz korpusu pieca znajduje się palenisko, które mieści wsady piecowe.
System elektrod: posiada cztery elektrody rozmieszczone w kształcie prostokąta. Zazwyczaj stosuje się elektrody grafitowe lub elektrody samowypiekowe. Elektroda jest połączona z zasilaniem za pośrednictwem systemu akcesoriów elektrodowych, który może realizować podnoszenie, uwalnianie ciśnienia i inne operacje, aby dostosować się do różnych wymagań produkcyjnych.
Okap dymowy: umieszczony na szczycie korpusu pieca, służy do zbierania gazów odlotowych generowanych podczas wytapiania rudy, zapobiega przedostawaniu się gazów odlotowych do środowiska i ułatwia późniejsze oczyszczanie gazów odlotowych.
zasada działania
Cztery elektrody są wkładane do wsadu piecowego, a prąd przemienny przesyłany przez podstację jest konwertowany na prąd stały przez urządzenie prostownicze, a prąd stały jest przesyłany do transformatora, a następnie do systemu pomocniczego elektrod przez transformator, a następnie do elektrody. Prąd wchodzi do wsadu piecowego przez elektrodę, tworząc obwód główny między elektrodą a materiałem węglowym na dnie pieca, aglomeratem metalu w wsadu piecowym i elektrodą, generuje łuk elektryczny w celu ogrzania wsadu piecowego, powoduje, że wsad piecowy osiąga wysoką temperaturę i generuje reakcję redukcji. Jednocześnie materiały węglowe z elektrody do dna pieca, materiały węglowe ze ściany pieca i obwód wtórny z powrotem do elektrody są wykorzystywane do zapewnienia równowagi elektrycznej i stabilnej pracy w piecu.
Zalety
Wysoka wydajność i oszczędność energii: ogrzewanie prądem stałym ma wyższą sprawność cieplną, mniejsze straty energii i wyższy wskaźnik wykorzystania ciepła, co może zmniejszyć zużycie energii w porównaniu z piecem łukowym zanurzeniowym prądu przemiennego.
Ochrona środowiska i redukcja emisji: ze względu na wysoką wydajność, generowane gazy odpadowe, pozostałości i inne zanieczyszczenia są stosunkowo mniejsze, a emisję gazów odpadowych można dodatkowo zmniejszyć poprzez optymalizację konstrukcji pieca i systemu wyciągu dymu, spełniając wymagania ochrony środowiska.
Stabilna praca: elektroda ma dobrą stabilność i nie jest łatwa do błysku, co sprawia, że rozkład temperatury w piecu jest bardziej równomierny, co sprzyja stabilnej produkcji i poprawie jakości produktu.
Wysoka efektywność wykorzystania energii elektrycznej: unikanie indukcji, hałasu, efektu naskórkowości i innych problemów pieca łukowego zanurzeniowego prądu przemiennego, wysoki współczynnik mocy i efektywne wykorzystanie energii elektrycznej.
obszar zastosowania
Jest stosowany głównie w produkcji żelazostopów, takich jak wytapianie żelazokrzemu, żelazomanganu, żelazochromu, żelazowolframu, stopu krzemowo-manganowego itp. Może być również stosowany w produkcji surowców chemicznych, takich jak karbid wapnia itp. Może przetwarzać różne rudy i proszki mineralne, takie jak ruda manganu, ruda chromu, krzemionka, proszek rudy manganu, proszek rudy niklu itp.
