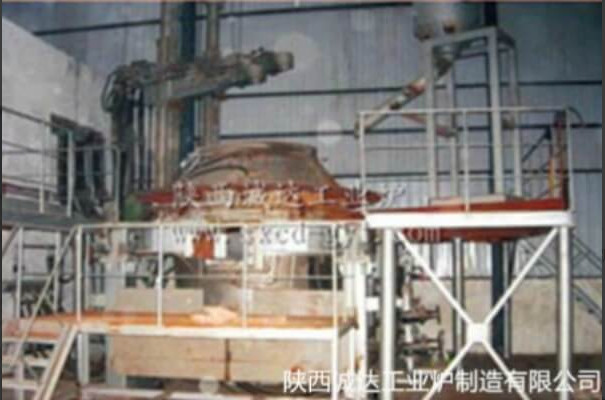

Urządzenia do pieców łukowych z aluminiowego cyrkonu

Wprowadzenie sprzętu
1.1 Model wyposażenia: urządzenia do pieców elektrycznych z cyrkonu aluminiowego o pojemności HY2.8-4000KVA;
1.2 Stosowanie sprzętu: Używane głównie do topienia ścierników i materiałów ogniotrwałych, takich jak korund cyrkonii, stopiony aluminiowy, mullit itp.;
1.3 Forma wyposażenia: Piec z korundem z cyrkonia posiada stałą, rurkową, chłodzoną wodą pokrywę pieca, podsycenie na górze, dmuchanie tlenu na górze,i zewnętrzne ściany górnych i dolnych części pieca (podległe części pieca) są chłodzone przez strukturę wody rozpylającej. Korpus pieca przechyla się i wyładowuje materiały i jest podzielony na lewe i prawe formy pracy. Podnoszenie elektrody przyjmuje silnik o zmiennej częstotliwości lub w pełni hydrauliczną formę podnoszenia,i mogą być sterowane przez programowalny regulator do automatycznego sterowania.
1.4 Parametry związane z produkcją i warunki medium energetycznego:
1.4.1 Warunki zasilania:
a. system zasilania prądem przemiennym 10/35 kV
b. System dystrybucji niskiego napięcia
Napęd 380V/220V

(2) Cechy strukturalne:
2.1 Stała pokrywa pieca chłodzonego wodą z rurki lub płyty, górne podawanie, górne dmuchanie tlenu, górne i dolne osłony pieca oraz konstrukcja chłodząca wodą rozpylającą poza dolną ścianą pieca;
2.2 Każda faza posiada energooszczędną krótką sieć rozmieszczoną w trójkącie przestrzennym, składającą się z dwóch dużych przewodów chłodzonych wodą, kompensacji, przez ścienne pręty miedziane,przewodzące skrzyżowe ramiona ze stali miedzianej kompozytowej (typ podnoszenia wózka), itp. Krótka wartość impedancji sieci ≤ 3m Ω, trójfazowa nierównowaga impedancji ≤ 8%;
2.3 Zaawansowany i niezawodny sterownik automatyczny podnoszenia elektrod typu silnika o zmiennej częstotliwości: możliwy do pracy automatycznej i ręcznej. Zakres ustawień prądu łukowego: 25%-150% lm.Czas reakcji elektrody0,15S.
2.4 Nagięcie nadwozia pieca jest realizowane przy użyciu układu przesyłowego hydraulicznego i zawiera zawory hydrauliczne typu bloku;
Ściskacz elektrodowy 2,5 przyjmuje metodę ściskania pasem, która jest niezawodna i ma długą żywotność.
2.6 Przycisk elektrody stosuje metodę napędu pneumatycznego.
2.7 Automatyczny regulator podnoszenia elektrody jest sterowany przez programowalny sterownik Siemens PLC z Niemiec.
2.8 Napięcie pierwotne transformatora wynosi 10 KV, a napięcie wtórne 220-110 V. Bez regulacji napięcia elektrycznego obciążenia, metoda wyjścia górnego;
System wody chłodzącej posiada system monitorowania ciśnienia i temperatury wody, a także alarmy dźwiękowe i świetlne.
2.10 Parametry pieca elektrycznego są monitorowane i zarządzane przez komputery przemysłowe.

3Opis konstrukcji mechanicznej i zasada działania
Piekarnik z korundem z cyrkonia to stała, prosta rurkowa pokrywa pieca chłodzona wodą, obciążenie górne i dmuchanie tlenem.i tworzy się zewnętrzną strukturę chłodzącą wodą natryskową ściany piecaJego część mechaniczna składa się z następujących części:
a. Górne i dolne ciała pieca;
b. Urządzenie nachylania pieca;
c) systemy sieci krótkodystansowej;
d. Stała, prosta pokrywa pieca chłodzonego wodą rurą (typ płyty);
e, urządzenie podnoszące elektrody;
f) układ hydrauliczny;
g, system chłodzenia wodnym;
h, układ pneumatyczny;

4Zalety wydajności
Produkcja produktów o wysokiej czystości:Poprzez precyzyjną kontrolę temperatury i zoptymalizowane procesy topnienia można skutecznie zmniejszyć zanieczyszczenia, zapewniając wysoką czystość i stabilną jakość wytwarzanych wyrobów z korundu cyrkonii.Na przykład:, przy ścisłej kontroli warunków reakcji wewnątrz pieca, zawartość cyrkonu w wytworzonych produktach z cyrkonu korundowego może zostać ustabilizowana w zakresie docelowym,o bardzo niskiej zawartości zanieczyszczeń, spełniające rygorystyczne wymagania wysokiej klasy materiałów ogniotrwałych, ceramiki elektronicznej i innych gałęzi przemysłu w zakresie jakości korundu cyrkonii,zapewnienie silnych gwarancji produkcji produktów wysokiej jakości- Nie.
Efektywna wydajność topnienia:Dzięki silnej zdolności ogrzewania łukowego i rozsądnej konstrukcji konstrukcji pieca materiał pieca może być podgrzany do stopienia i zakończyć reakcję stopienia w stosunkowo krótkim czasie,znacznie zwiększenie efektywności produkcjiW porównaniu z tradycyjnym sprzętem topieniowym produkcja korundu cyrkonii na jednostkę czasu znacznie wzrosła.skuteczne zaspokajanie rosnącego zapotrzebowania rynkowego na korund z cyrkonium i tworzenie podstaw dla przedsiębiorstw w celu poprawy wydajności produkcji- Nie.
Elastyczna regulacja procesu:Różne parametry procesu stopienia, takie jak prąd elektrody, napięcie, długość łuku, czas stopienia,skład szkodników można elastycznie dostosowywać do różnych potrzeb produkcyjnych i charakterystyki surowcaOperatorzy muszą jedynie wprowadzić odpowiednie parametry na interfejsie sterowania, a urządzenie może szybko zareagować i automatycznie dostosować się do optymalnego stanu pracy,realizowanie niestandardowej produkcji różnych specyfikacji wyrobów z cyrkonium korund, dostosowując się do zróżnicowanych potrzeb rynku i zapewniając przedsiębiorstwom szeroki zakres rozwoju działalności.
Zasoby oszczędności energii i ochrony środowiska: projekt w pełni uwzględnia efektywność wykorzystania energii, przyjmuje zaawansowaną technologię zasilania i skuteczne środki izolacyjne pieca,skutecznie zmniejsza straty energii podczas przesyłu i konwersji, a jednocześnie wyposażony w kompleksowy system oczyszczania dymu i pyłu,może skutecznie zbierać i przetwarzać szkodliwy dym i pył powstający podczas procesu topienia, znacznie zmniejszając zanieczyszczenie środowiska i spełniając wymagania nowoczesnego ekologicznego przemysłu i zrównoważonego rozwoju.Pomaga przedsiębiorstwom obniżyć koszty operacyjne przy jednoczesnym stworzeniu dobrego wizerunku społecznego.
