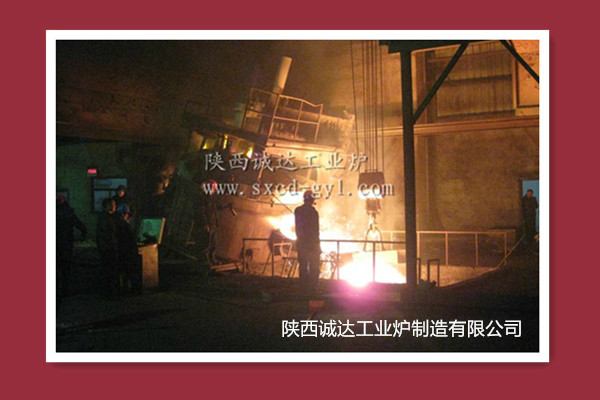

Piece elektryczne do łuku z żelaza wanadyjnego

Piekarnik łukowy z żelazem wanadu jest kluczowym urządzeniem stosowanym specjalnie do produkcji stopów żelaza wanadu.ma szeroki zakres zastosowań w produkcji stali i innych stopówWydajność i charakterystyka pieców łukowych na żelazo vanadowe bezpośrednio określają jakość i wydajność produkcji wyrobów na żelazo vanadowe.

一Projekt konstrukcyjny:
Wydajny i energooszczędny układ pieca
Dokładny i stabilny system elektrody
Inteligentny i elastyczny system sterowania

二Zalety wydajności:
Produkcja żelaza vanadowego o wysokiej czystości
Efektywna wydajność stopienia
Elastyczne dostosowywanie procesów
Elementy oszczędności energii i ochrony środowiska

Produkcja wanadu odbywa się zazwyczaj przy użyciu pieców rafinowania łukowego o pojemności od 1,5 do 5 ton.

三Główne wyposażenie mechaniczne pieca łukowego składa się z kilku części, w tym korpusu pieca, osłony pieca, mechanizmu podnoszenia osłony pieca, przewodzącego ramienia poprzecznego,urządzenie podnoszące elektrody, mechanizm nachylania nadwozia pieca i inne urządzenia pomocnicze.

1. Korpus pieca:Korpus pieca składa się z dwóch części: metalowego elementu i podszewki wykonanej z materiałów ogniotrwałych.Obudowa pieca jest spawana ze stali o grubości δ 16Drzwi pieca służą do obserwacji wnętrza pieca oraz do takich operacji, jak usuwanie złomu, pobieranie próbek i podawanie.Drzwi pieca są zazwyczaj pokryte drzwiami piecaStalowy rownik do przyciskania służy do przyciskania stali i jest przymocowany do obudowy pieca śrubami i wyłożony materiałami ogniotrwałymi.
Wymagania dotyczące materiału wyściółkowego pieca łukowego elektrycznego: 1 Musi mieć wystarczającą refrakcyjność i punkt zmiękczenia obciążenia; 2 Musi mieć silną odporność na szkodniki;3 Powinien mieć dobrą odporność na szybkie chłodzenie i podgrzewanie; 4 Należy mieć wystarczającą wytrzymałość; 5 Niska przewodność cieplna i niska przewodność elektryczna.
2. Okładka pieca:Pokrycie pieca jest pokryciem pieca typu płytkowego, schłodzonym wodą, ze spawanymi w środku gwoździami zawieszonymi ze szkodą.Pierścień uszczelniający elektrody jest niestandardowym pierścieniem z materiału ogniotrwałego, zainstalowany na otworze elektrody w okładce pieca.
3. Mechanizm podnoszenia osłony pieca:Składa się z dwóch cylindrów tłokowych zainstalowanych z tyłu dwóch zakrzywionych bel, które podnoszą lub opuszczają pokrywę pieca poprzez cztery punkty podnoszenia podłączone do krótkiego łańcucha pierścieniowego pokryw pieca.Maksymalna wysokość podnoszenia osłony pieca wynosi 300 mm.
4. Przewodzące ramię poprzeczne:Przewodzące ramię krzyżowe składa się głównie z ciała ramienia krzyżowego, głowicy zacisku, wsparcia pętli, butli olejowej, dźwigni itp. Ciało ramienia krzyżowego jest otoczone chłodzeniem wodnym i ma kanał wodny wewnątrz.Jest spawany z miedzianą stalową płytą kompozytową, co zmniejsza liczbę skomplikowanych części izolacyjnych pierwotnego ramienia poprzecznego, upraszcza jego strukturę, zmniejsza masę, zwiększa moc przesyłową i zmniejsza straty sieci o około 10%.Ściskacz przewodzący jest wykonany z chromowanego brązuJest to opatentowany produkt opracowany i wyprodukowany wyłącznie przez naszą firmę i jest obecnie idealnym materiałem do zacisku elektrody.
Mechanizm elektrody luźnej jest typu prądu prądu.
5. Urządzenie podnoszące elektrody: Urządzenie podnoszące elektrody jest typu kolumny stałej, a mechanizm podnoszący elektrody składa się z silnika elektrycznego, bębna redukcyjnego, zestawu kołyski, sznurka stalowej,i jest wyposażony w młotek równoważny.

Główne wymagania dotyczące właściwości fizycznych elektrod grafitowych są następujące:
1 Wysoka wytrzymałość objętościowa; 2 Niski współczynnik oporu; 3 Wysoka przewodność cieplna; 4 Niski współczynnik rozszerzenia cieplnego; 5 Mały moduł elastyczności i wystarczająca wytrzymałość mechaniczna.
6Mechanizm nachylania nadwozia pieca: Mechanizm nachylania nadwozia pieca jest typem nachylania dolnego, który może nachylić nadwozie pieca o 40-45 ° w kierunku żurawia stalowego poprzez dwa cylindry oleju nachylonego,zapewnienie opróżnienia gotowego płynu w piecu po jego wyładowaniu, a następnie pochylanie o 12-20° w kierunku drzwi pieca w celu usuwania złomu, pomiaru temperatury, pobierania próbek i innych operacji.końcówka stalowego rowu wyciągowego porusza się poziomo na niewielką odległość, a prędkość nachylenia można regulować.
