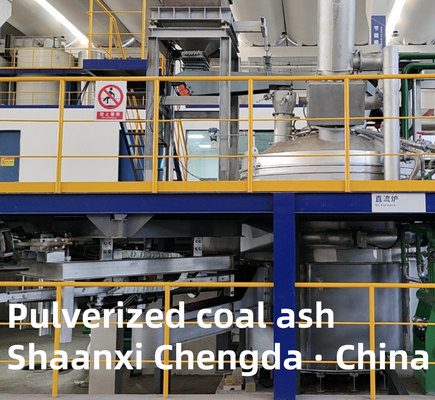

Płaskowany popioł węglowy do instalacji stalowych z bezpośrednim zasilaniem piecem

Płaskowane popioły węglowe

Wykorzystanie sprzętu:
Głównie stosowane do obróbki popiołów lotniczych, wskaźnik wykorzystania tradycyjnej metody ogrzewania łukowego jest często mniejszy niż 80%, więc piec przyjmuje bezpośrednie rozkładanie łuku plazmowego pod wysokim ciśnieniem, aby go przetworzyć,Zwiększa to znacząco wydajność łuku plazmowego i zapewnia materiały stopione do kolejnych procesów elektrolitycznych.
Zalety: Proces bezpośredniego stopienia materiałów rozkładowych przez łuk plazmowy o wysokiej temperaturze w piecu prądu stałego spełnia odpowiednie warunki do bezpośredniego stopienia rozkładu jonowego.
Jest to metoda wstępnej obróbki dużych ilości reakcji popiołu stopionego.

Charakterystyka techniczna urządzenia:
Technologia stopienia pieca plazmowego charakteryzuje się wydajnym odzyskiwaniem metali szlachetnych, dzięki czemu odzyskiwanie metali szlachetnych znacznie się poprawiło, piec elektryczny prądu stałego ma następujące zalety:
1) Temperatura środka elektrody pieca elektrycznego prądu stałego wynosi 3000-5000C, a ciepło jest skoncentrowane,i ciągłe topienie jest bardziej odpowiednie do szybkiego i dużego stopnia topienia popiołu lotnego.
2) Piece elektryczne prądu stałego mają niski efekt migotania i hałasu, co jest bardzo korzystne dla sieci energetycznej i operatora, a jego efekt migotania wynosi tylko 50% do 70% pieca elektrycznego AC,i hałas podczas pracy łuku podwodnego jest o ponad 20 dB niższy niż w piecu elektrycznym ACNaturalny współczynnik mocy jest wysoki, a współczynnik mocy może osiągnąć 0,92 ~ 0,94 bez rekompensaty.
3) zużycie energii pieca elektrycznego prądu stałego jest o 10% ~ 15% niższe niż w piecu łukowym AC, zużycie elektrody wynosi 40% ~ 60% w piecu AC,a zdolność produkcyjna wzrosła o ~ 10% w porównaniu z piecem elektrycznym AC.
4) Ponieważ temperatura pracy pieca elektrycznego jest wyższa niż w przypadku tego samego rodzaju pieca elektrycznego,ogólna struktura jest zgodna z strukturą tego samego typu pieca obcegoKonstrukcja osłony pieca schłodzonej wodą typu stałej rury zapewnia skuteczne urządzenie do zbierania i uszczelniania gazu do operacji topienia i oczyszczania gazu.
5) Cały układ pieca stosuje metodę oddzielenia ciekłych złomu i materiałów metali szlachetnych, a przednia część układu pieca jest wyposażona w poziome wyjście złomu,i ciało pieca jest ustawione.
6) Wprowadź ogólny tryb elektrody dolnej wielotakowej dna pieca, który może skutecznie rozwiązać zjawisko odchylenia łuku pieca prądu stałego.Podłoże pieca jest wyposażone w urządzenie do pomiaru temperatury w celu wykrycia wyściółki podłoża pieca w czasie rzeczywistym.
7) Ustawić dwie zwisające maszyny do zatapiania oczu do otwierania i zatapiania oczu szczeliny i żelaznej szczeliny w celu utrzymania ochrony atmosfery w piecu.
8) Zintegrowane źródło zasilania przenośnika przyjmuje trójfazowe urządzenie pełnego przenośnika mostka, źródło zasilania prądu zmiennego jest przenoszone na stabilne i niezawodne źródło zasilania prądu stałego,który może regulować szeroki zakres napięcia i nadaje się do różnych procesów materiałowychUrządzenie wyprostowujące jest chłodzone przez niezależne zamknięte urządzenia chłodzące, które są bezpieczne i niezawodne.
9) Układ sterujący podnoszeniem elektrody przyjmuje sterownik programowalny Siemens, uruchamiacz przyjmuje niemiecki zawór proporcjonalny Parkera do sterowania hydraulicznym trybem podnoszenia cylindra,i jest wdrożone podwójne sterowanie napięciem i prądem w zamkniętej pętliAplikacja elektryczna niskiego napięcia wykorzystuje komponenty Schneider, aby skutecznie zapewnić niezawodność i zaawansowany charakter sprzętu.
10) Zaawansowany system operacyjny komputerowy DCS, działanie w czasie rzeczywistym i zarządzanie procesem działania i parametrami działania.

Opis konstrukcji urządzenia:

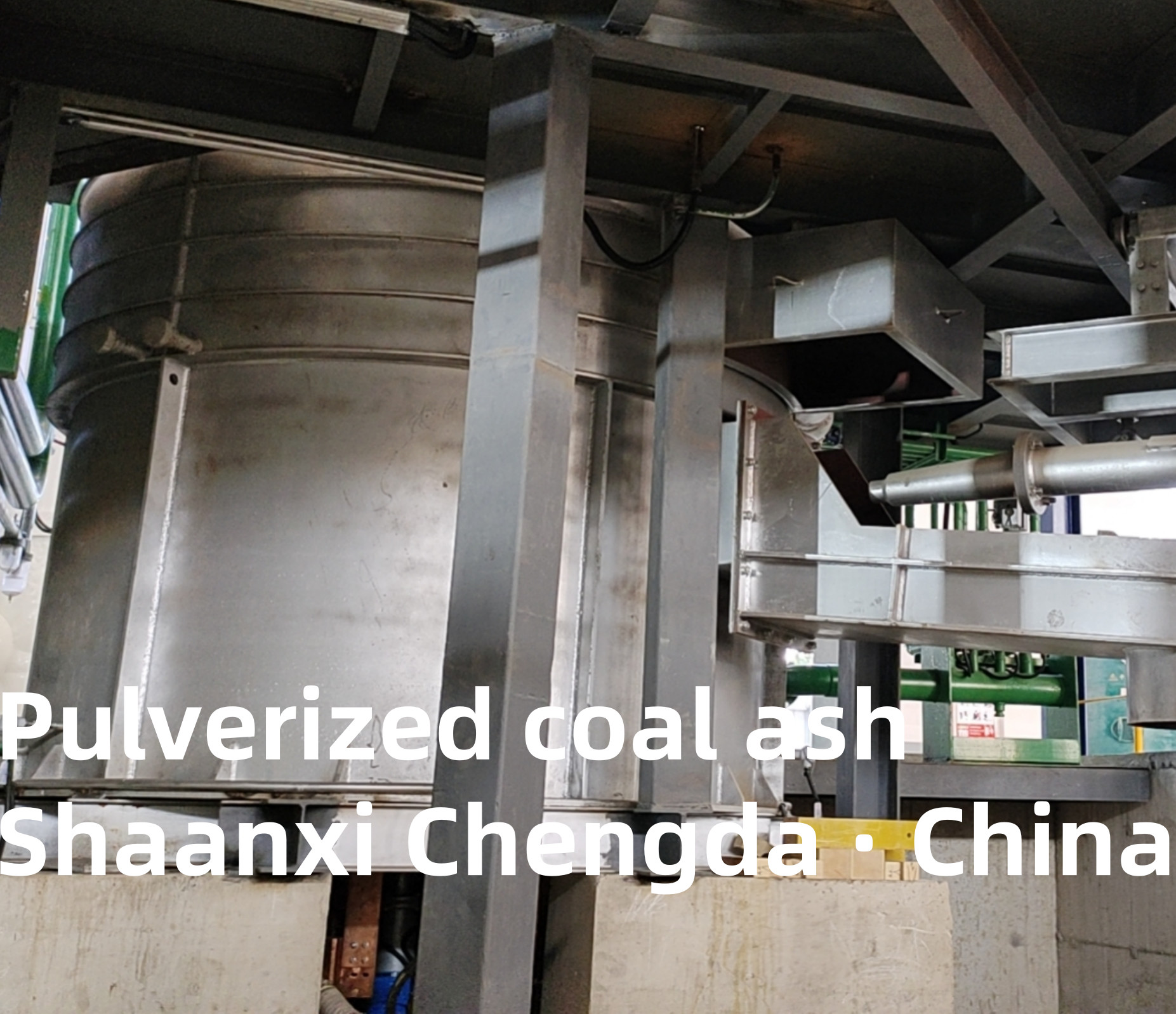

1. Korpus pieca
Ciało pieca jest podzielone na dwie części: górną i dolną.

2Pokrycie pieca
Pokrycie pieca jest chłodzone przez rurkową wodę

3Urządzenie podnoszące elektrody i skrzyżowane ramię elektrody
Urządzenie do podnoszenia elektrody składa się z ramienia poprzecznego elektrody i kolumny

4. Platforma nachylania pieca
Platforma nachylna ciała pieca jest integralną spawaną częścią konstrukcyjną

5. System krótkich sieci
System krótkiej sieci jest podłączony przez pręt miedziany na drugorzędnym wyjściu końca transformatora pieca elektrycznego

6System hydrauliczny
System hydrauliczny składa się z urządzenia pompy hydraulicznej, akumulatora, grupy zaworów sterujących i innych komponentów

7System wody chłodzącej
System wody chłodzącej składa się z miernika ciśnienia, termometru, zaworu motylnego i rozdajnika wody

8System magazynowania i pneumatyczny system przenoszenia

9. żelazna łodygia, urządzenie szkodliwe
Żelazo i złom otwiera się bezpośrednio za pomocą maszyny tłoczącej, a stop otwiera się za pomocą typu zawieszonego.
