Piekarnik do topienia plazmy z czterema elektrodami stałym prądem
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Shaanxi Chengda |
| Orzecznictwo | ISO 9001 |
| Numer modelu | Negocjuj w oparciu o wydajność przetwarzania sprzętu |
| Minimalne zamówienie | 1 jednostka |
| Cena | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Szczegóły pakowania | Omów zgodnie ze specyficznymi wymaganiami Strony A |
| Czas dostawy | 2 miesiące |
| Zasady płatności | Akredytywa, T/T, Western Union |
| Możliwość Supply | Kompletny łańcuch dostaw produkcji, dostarczaj na czas i spełniaj standardy jakości |
Szczegóły Produktu
| Całkowita moc | 33000 kva | Temperatura robocza | Do 1600 ° C. |
|---|---|---|---|
| Średnica elektrody | Φ300-600 mm | Waga | Zależy od modelu, zwykle 2-15 ton |
| Używać | Akumulator trójskładnikowy o wysokiej czystości | Użycie gazu | Nowa czysta energia |
| Źródło zasilania | Ogrzewanie elektryczne lub gazowe | Koszt | Różni się w zależności od wielkości i funkcji |
| Układ chłodzenia | Chłodzony wodą lub chłodzony powietrzem | Kraj pochodzenia | Shaanxi, Chiny |
| Podkreślić | 4-elektrodowy pień stopowy stałego prądu,pień stopowy plazmowy dla stopów żelaznych,pień plazmowy stałego prądu z czterema elektrodami |
||
opis produktu

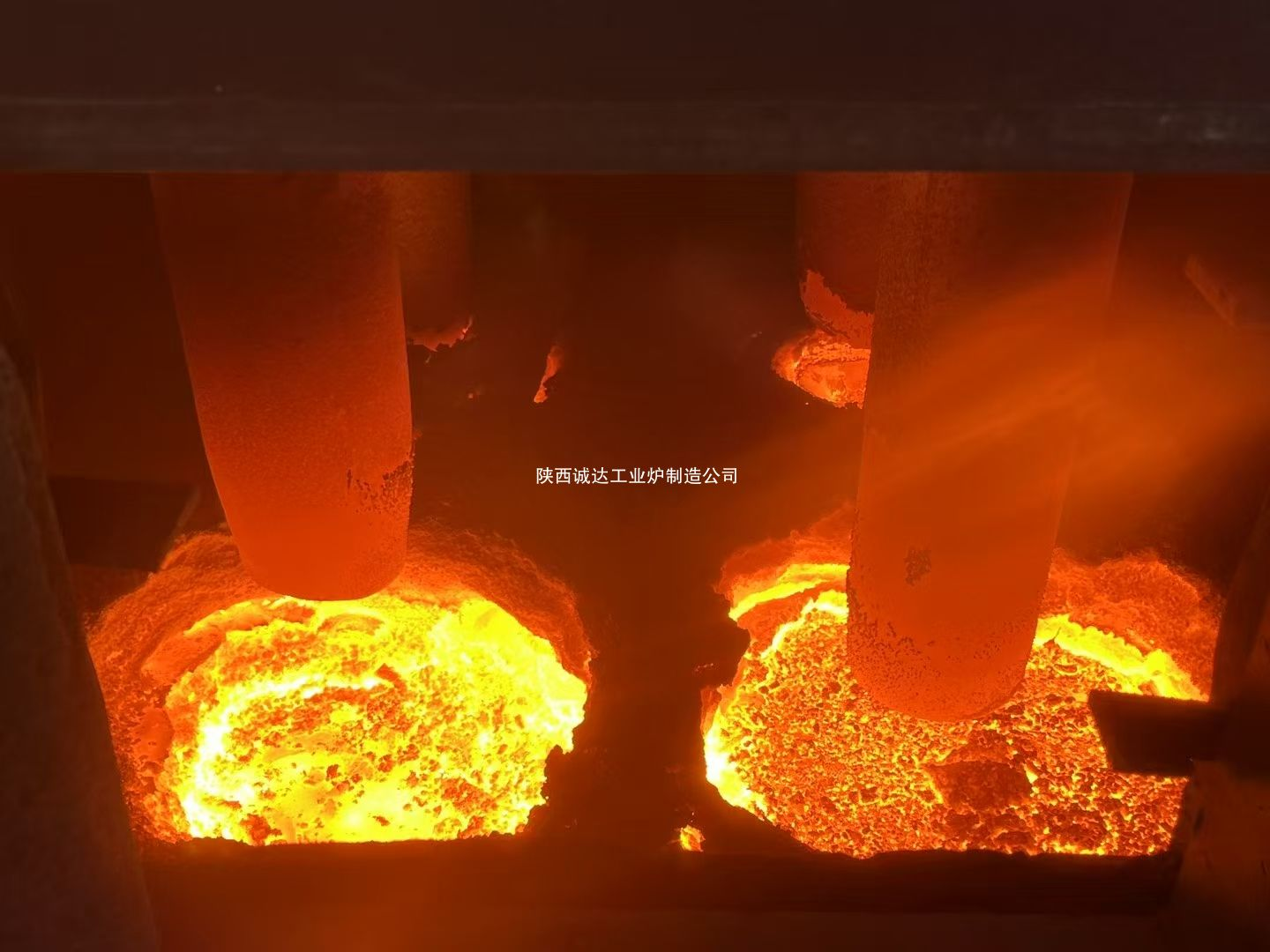

Piekarnik do topienia plazmy z czterema elektrodami stałym prądem
Wprowadzenie do wyposażenia i specyfikacji technicznej
1. Przegląd urządzeń i zasada działania
The four-electrode DC plasma smelting furnace is a high-temperature metallurgical unit equipped with four symmetrically arranged DC plasma torches/graphite electrodes and DC rectifier power supply plus plasma gas supply systemWytwarza łuk plazmy o wysokiej temperaturze w temperaturze 5000-8000°C poprzez jonizację gazu obojętnego (argon/azot) pod prądem stałym.Proces stopienia łukowego przenoszonego prądem stałym, w dolnej części pieca umieszczona jest wodnoochłodzona anoda tworząca pełną pętlę przewodzącą.Cztery elektrody są ułożone symetrycznie w prostokątnym układzie w celu osiągnięcia równomiernego ogrzewania w roztopionej wannie, co odróżnia ją od pieców jednopowietrznych i trójfazowych pieców łukowych AC. Jest specjalnie zaprojektowana do recyklingu ogniotrwałych metali, stopów żelaznych, odpadów stałych (czerwonego błota/pozostałości aluminium),i odzyskiwania metali szlachetnych.
Przepływ procesu: Mains AC → step-down transformation → rectified into DC → four cathode electrodes powered up + process gas fed → high-frequency ignition to form non-transferred pilot arc → transferred main arc ignited between cathode and bottom anode → raw materials melted by ultra-high plasma temperature; zamknięty piec umożliwia topienie w atmosferze obojętnej przy precyzyjnej kontroli tlenu.
2. Pięć podstawowych zespołów konstrukcji pieca
(1) Zgromadzenie ciała pieca
- Skórka pieca: stalowa konstrukcja spawana z płytką ze ścieką chłodzoną wodą, w pełni uszczelniona konstrukcja ciśnienia ujemnego, wyposażona w maskę gazową do zbierania spalin.
- Okładka pieca: cegła magnezowo-węglowa/korundem do odlewania do strefy wysokiej temperatury; odporne na erozję prefabrykowane ogniotrwałe cegły w linii szlaków;wody chłodzonego miedzianego, wyposażonego do pieców laboratoryjnych/pilockich, przy stałym ogniotrwałym ognisku dla dużych jednostek przemysłowych.
- Podłoga pieca: Wbudowana wodnie schłodzona anoda metalowa (pozytywny biegun obwodu prądu stałego); opcjonalna cewka elektromagnetyczna do homogenizacji temperatury kąpieli i składu chemicznego.
(2) Rdzeniowy system plazmowy o czterech elektrodach
Cztery pochodnie plazmowe/elektrody grafitowe zamontowane na czterech prostokątnych narożnikach z niezależnym serwo mechanizmem podnoszenia, hydrauliczną regulacją i automatyczną stabilizacją napięcia i prądu.
- Standardowa pochodnia plazmowa: wodnochłodzona katoda zerium-wolframu + wodnochłodzona miedziana dysza kompresyjna z pełnym płaszczem chłodzącym.
- Dwie opcje elektrody: 1 pochodnia plazmowa do metalu specjalnego o wysokiej czystości; 2 elektrody grafitowe impregnowane do topienia redukcji rud.Cztery niezależne obwody zasilania umożliwiają ciągłe działanie przy niskim obciążeniu pozostałych trzech elektrod, gdy pojedyncza jednostka jest w trakcie konserwacji.
(3) System zasilania korektorem prądu stałego
Wysokonapięciowy system dystrybucji → przekształcacz stopniowy → wysokiej mocy skrzynia wyprostowania SCR zcztery niezależne źródła zasilania z ustabilizowanym prądem stałymOddzielna pętla zasilania dla każdego elektrodu w celu tłumienia wahań łuku i poprawy wydajności termicznej o 78% ~ 82%.
(4) System dostaw gazu procesowego
Wielokanalizowane, precyzyjnie ustabilizowane pod ciśnieniem, podawanie gazu do mieszaniny argonu, azotu i wodoru o wysokiej czystości.komora pieca regulowana pomiędzy próżnią a lekkim ciśnieniem dodatnim w celu realizacji stopienia bez tlenuKompletne z przepływom masowym, regulatorami ciśnienia i awaryjnymi zaworami odcięcia.
(5) Automatyka i system pomocniczy
automatyczne sterowanie całego procesu PLC dla podnoszenia elektrody, regulacji mocy, dostaw gazu, blokady wody chłodzącej i monitorowania temperatury w czasie rzeczywistym; dopasowana stacja wody chłodzącej krążącej,system odkurzania spalin, uszczelniona jednostka karmiąca i mechanizm odbijania.
3Kluczowe zalety sprzętu
- Symetryczne układanie czterech elektrod zapewnia równomierną temperaturę kąpieli z wahaniem ≤ ± 50 °C i minimalną segregacją komponentów, idealnie nadającą się do produkcji stopów o wysokiej czystości i pojedynczych kryształów.
- Ultra wysoka temperatura łuku plazmowego (5,000 ~ 8,000 °C w porównaniu z maksymalnie 3,000 °C konwencjonalnego łuku przemiennego), zwiększająca wydajność topnienia o ponad 40% dla oksydu ogniotrwałego, takiego jak tlenek glinu i czerwony błoto.
- Stabilny prąd stały zmniejsza zużycie elektrody o 35% ~ 50% w porównaniu z trójfazowymi piecami AC w celu obniżenia kosztów eksploatacji.
- Elastyczna kontrola atmosfery: próżnia/inertyczna/redukująca atmosfera dostępna za pośrednictwem zamkniętego pieca w celu uniknięcia utleniania metali; współczynnik odzysku metali szlachetnych ≥92%.
- Wysoka tolerancja operacyjna: niezależna konstrukcja czterech obwodów zasilania zapobiega całkowitemu wyłączeniu linii w przypadku przeglądu pojedynczej elektrody.
4Główne obszary zastosowania
- Specjalna metalurgia: topienie Ti, Zr, W, Mo, Nb i innych ogniotrwałych metali, superstopów i stopów o wysokiej entropii do przemysłu lotniczego i kosmicznego.
- Wykorzystanie zasobów odpadów stałych: wytwarzanie żelaza z czerwonego błota, topienie aluminatu wapnia, odzyskiwanie krzemu/metalu żelaznego ze złomu stalowego/popiołu lotniczego oraz oczyszczanie szklanym odpadów niebezpiecznych.
- Produkcja stopów żelaznych: redukcja metalicznego krzemu, ferrosilikonu, ferrochromu i feroniklu.
- Zaawansowane nowe materiały: wysokiej czystości proszek ceramiczny, synteza surowca azotyn/tlenku.
II. Stopniowe parametry techniczne (laboratorium / pilot / duży stopień przemysłowy)
1Laboratoryjny 4-elektrodowy piec plazmowy próżniowy (50-200 kW, próbka ingotu laboratoryjnego)
| Pozycja | Specyfikacja |
|---|---|
| Pojemność całkowita | 50kW / 100kW / 200kW (podzielone na cztery równe jednostkowe żarówki) |
| Parametry prądu stałego pojedynczej elektrody | Bez obciążenia:80~120V; napięcie robocze:25~55V; maksymalny prąd jednopolarny:1,500A |
| Najwyższa próżnia | 60,7 × 10−4 Pa, szybkość wzrostu ciśnienia ≤ 0,5 Pa/h |
| Temperatura topnienia | 2,200~3,200°C |
| Pojemność podawania pojedynczej partii | 50 g ~ 2 kg |
| Gaz ochronny | Argon o wysokiej czystości (99,999%), przepływ Ar z pojedynczym żarówką:0.5~3Nm3/h |
| Całkowite zużycie wody chłodzącej | 8~25 m3/h |
| Tryb sterowania | Automatyczne sterowanie ekranem dotykowym PLC + HMI, automatyczne przesyłanie łuku wysokiej częstotliwości |
2. Pielotowy pieczar przemysłowy (500kW~3000kW, produkcja półkontynuacyjna)
| Pozycja | Specyfikacja |
|---|---|
| Całkowita moc instałowana | 500 / 1,250 / 2,500 / 3,000kW, równomiernie podzielone na cztery pętle mocy |
| Wyjście prądu stałego | napięcie robocze: 60~110V; prąd całkowity:3,000~25,000A (czterostronne równe podziały) |
| Codzienna produkcja | 0.8~8 ton (różni się w zależności od właściwości surowca) |
| Zużycie energii na tonę | 520~750 kWh/t do topienia stopów; 9,800~11,500 kWh/t do redukcji krzemu metalurgicznego |
| Całkowite zużycie gazu | Argon 12-45 Nm3/h, przekształcany w azot |
| Krążąca woda chłodząca | 60~220m3/h, temperatura wody wpuszczalnej ≤32°C |
| Żywotność podszewki pieca | 120~180 temperatur dla zwykłego topienia |
| Warunki pracy | Nieznacznie pozytywna atmosfera zamknięta, opcjonalny tryb przerywanego próżni |
3Duży przemysłowy piekarnik z podwodnym łukiem plazmowym z czterema elektrodami stałym (5MW ~ 25MW, linia masowej produkcji)
| Pozycja | Specyfikacja |
|---|---|
| Moc nominalna | 5MW ~ 25MW z czterema niezależnymi źródłami zasilania wyprostowania |
| Całkowity prąd roboczy | 30,000~150,000A zrównoważone między czterema biegunami |
| Codzienne obsługiwanie surowców | 25~120 ton, produkcja produktu gotowego:10~55 ton |
| Zużycie energii na tonę | 8,500 ~ 11 000 kWh/t dla stopów żelaznych; 600 ~ 900 kWh/t dla recyklingu odpadów stałych |
| Gaz do procesu plazmowego | Zmiany gazu N2-Ar, zużycie całkowite:80~350Nm3/h |
| Całkowita woda chłodząca | 350 ~ 1200 m3/h |
| Oczyszczanie spalin | Zbieranie gazu pod ciśnieniem ujemnym + system odkurzania typu suchego |
| Automatyzacja | Pełne zdalne sterowanie DCS z inteligentnym podnoszeniem elektrody i stabilizacją mocy |
III. Opcjonalne konfiguracje pomocnicze
- System mieszania elektromagnetycznego: 0~50Hz, częstotliwość zmiennotrwała, regulowana intensywność mieszania do kąpieli stopionej.
- Całkowicie uszczelniony ciągły zasilacz: zasilacz uszczelniony typu śruby w celu zapobiegania infiltracji powietrza otoczenia.
- Jednostka pompy próżniowej: zestaw pompy mechanicznej + pompy molekularnej (opcjonalnie do produkcji materiałów o bardzo wysokiej czystości).
- Mierzenie i pobieranie próbek temperatury w trybie online: ciągły pirometr podczerwony i analizator pobierania próbek w czasie rzeczywistym w piecu.
