Precyzyjny pieczar szlamkowy z tytanu do urządzeń do rafinacji stopu żelaznego

Główne parametry techniczne i opis zużycia energii urządzenia
1System wyposażenia:
·Sposoby załadunku i karmienia: automatyczne, scentralizowane;
·Sposób działania stopienia: stopienie ciągłe, wyładowanie w czasie.
·System pracy łukiem elektrycznym: topienie łukiem.
·Metoda rozładowania: samobieżny wózek;
·Metoda odlewania: zbiornik ze szlamami z tytanu/maszyna odlewu;
·Metoda usuwania pyłu: półzamknięta metodyka usuwania pyłu z nisko napiętym workiem pulsowym.

1Charakterystyka procesu topienia złomu tytanowego:
Słupy tytanowe są produktem stopienia o wysokiej temperaturze topnienia.i charakterystyczna jego lepkość dramatycznie wzrasta w pobliżu temperatury punktu topnieniaPonadto właściwości te ulegają drastycznym zmianom wraz ze składem podczas procesu topienia.

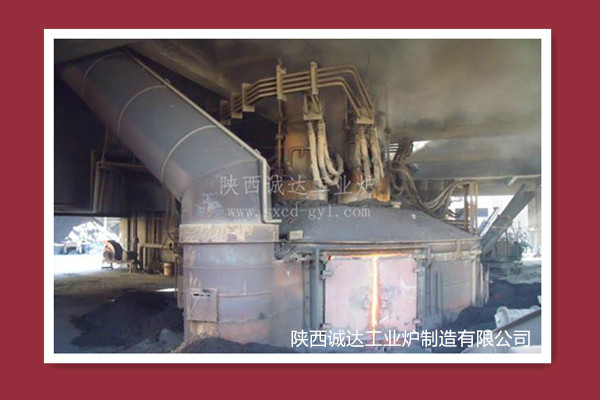

Całkowita struktura pieca topienia żużlu tytanowego jest oparta na półzamkniętej (można zmodernizować do całkowicie zamkniętej struktury) konstrukcji.Jest to specjalny typ pieca pomiędzy piecem łukowym elektrycznym a piecem łukowym zanurzonymPrzy projektowaniu pieca elektrycznego ze szkarpami tytanowymi należy najpierw wziąć pod uwagę właściwości procesu topienia szkarp tytanowych:
1. moc na jednostkę powierzchni okręgu polarnego jest większa niż moc wysokiego pieca wydobywczego, z skoncentrowanym ciepłem, który może spełniać wymagania dotyczące topienia wysokiej ilości żużlu tytanowej;
2. moc jednostkowa powierzchni pieca powinna być wybrana tak, aby była mniejsza w celu utworzenia stabilnej warstwy ochronnej ze szlamy tytanowej wokół stopionej zbiornika;
3. nad piecem znajduje się powierzchnia komory gazowej o odpowiedniej wysokości, aby zapobiec całkowitemu wydostaniu się stopionego płynu z pieca podczas wrzenia łupów;
4Prędkość podnoszenia elektrody powinna być szybka, aby sprostać wymaganiom szybkiego podnoszenia i opuszczania elektrody podczas wrzenia żużlu tytanowego.
5Miękka skóra topiąca materiału pieca zapobiega automatycznemu zmniejszaniu się materiału wraz z wytwarzaniem żużlu i żelaza, co często wymaga ręcznego tłoczenia, aby kontynuować karmienie.Obsługa materiału zawalonego i opryskiwania złomem jest stosunkowo trudna.
Z punktu widzenia układu pracy łukowego, elektryczny pieczar titanowy jest pomiędzy elektrycznym pieczarem stalowym a elektrycznym pieczarem łukowym zanurzonym w żelaznym stopniu i węglem wapnia,i jest bliżej pierwotnej,, ale również podobny do tego ostatniego pod względem redukcji rudy

2, Przepływ procesu topienia złomu tytanowego
Wybór przepływu procesu do topienia złomu tytanowego zależy od takich czynników, jak warunki surowca i smak, stan sprzętu, poziom techniczny, wykorzystanie produktu oraz czynniki ekonomiczne.
1Koncentrat tytanu i antracyt są ręcznie i w rozsądnej proporcji przed przesłaniem do pieca elektrycznego do stopienia.
Po zakończeniu stopienia z pieca elektrycznego wypuszczane są kwalifikowane szlamy tytanowe i stopione żelazo,a szlamy tytanowe i stopione żelazo są wstrzykiwane odpowiednio do zbiornika szlamów i do łodyg z stopionego żelaza.
3. Słupy tytanowe są przetwarzane przez chłodzenie wodne lub naturalne, kruszenie, separację magnetyczną i mięsowanie kulkowe w celu uzyskania kwalifikowanych produktów ze szłupów tytanu,które następnie są wysyłane do gotowego zbiornika do przechowywania złomu tytanowego.
4W wyniku odsiarczania roztopionego żelaza wytwarza się surowe żelazo do sprzedaży.
5Gazy spalinowe z pieca elektrycznego są oczyszczane przez zbieracz pyłu i wypuszczane zgodnie z krajowymi normami emisji.

3, Przepływ pracy pieca do topienia złomu tytanowego
1Karmienie:
Sposób karmienia: Jednorazowe karmienie jest zgodne z ciągłym karmieniem, a urządzenie do karmienia jest zainstalowane.
Liczba punktów podawania: siedem, w tym jeden centralny punkt podawania, a ilość podawania stanowi 50% mieszaniny.
Proces podawania: przyjmowanie metody topienia łukowego jednorazowego podawania (lub ciągłego podawania w późniejszym etapie).są równomiernie mieszane z materiałem pieca za pomocą elektronicznej wagi- surowiec jest transportowany przez przenośnik z magazynu surowców do dwóch dużych magazynów surowców z tyłu warsztatu stopienia pieców elektrycznych,a następnie transportowane za pomocą przenośnika na pasie wiadrowym do górnego magazynu materiałów pieca elektrycznego do przechowywaniaPo uwolnieniu szlamy i żelaza stopionych w poprzednim cyklu są one transportowane taśmą przenośną do siedmiu rur rozładowania i dodawane do pieca.
2. Topienie:
Automatyczne urządzenie podnoszące elektrody sterujące ma większe szanse na osiągnięcie swoich cech w piecach do topienia żużlu tytanowego.
3Z pieca:
Do otwierania i wymieszania szlamy i żelaza użyć maszyny otwierającej oczy.

4, cechy wyposażenia pieca titanowego do topienia złomu naszej firmy:
The electrode lifting system adopts full hydraulic control (or variable frequency water-cooled motor type) and uses world leading Parker proportional valve technology to meet all the requirements for electrode lifting, w pełni spełniające wymagania dotyczące szybkiego podnoszenia i opuszczania elektrod podczas wrzenia żużlu tytanowego.
Automatyczny system sterowania podnoszeniem elektrod jest zaawansowany. with complete control software functions that can adjust the arc current size and reasonable electrode lifting speed in a timely manner according to the actual working conditions of the titanium slag furnace. w pełni spełniają różne właściwości stopienia początkowych, średnich i późniejszych etapów procesu stopienia złomu tytanowego,i uzyskać niezależne lub połączone automatyczne/ręczne sterowanie operacją podnoszenia elektrody dla trójfazowych elektrod.
3Zaawansowany system sterowania rozproszonym, cały piecnik ze szlamem tytanowym jest sterowany przez PLC i wyposażony w wyświetlacz monitorowania interfejsu człowiek-maszyna.
Wybór rodzaju pieca: przyjmowanie procesu stopienia przerywanego półzamkniętego elektrycznego pieca o niskiej masce, zawierającego proszek lub materiał zbiorczy wprowadzany do pieca,może wykonywać operacje takie jak ramming, podawanie pomocnicze i regulacja powierzchni materiału, a jednocześnie odzyskiwanie ciepła odpadowego i obróbka spalin.
W związku z powyższym półzamknięty piec elektryczny o niskim haczyku jest bardziej odpowiedni do topienia wysokiej jakości żużlu tytanowej.
4. Hybrydowy, zamknięty, chłodzony wodą pokrywca pieca: składa się z całkowicie chłodzonej wodą metalowej ramy i płyty trapezoidalnej, chłodzonej wodą pokrywki pieca, z wewnętrzną wyściółką z materiału ogniotrwałego,może osiągnąć przekształcenie z półzamkniętej osłony pieca w całkowicie zamknięte stopienie.Zamykana struktura pieca elektrycznego mineralnego cieplnego jest wykorzystywana do oczyszczania i odzyskiwania gazu węglowego.Otwory elektrody i otwory zasilające na okładce pieca są wypełnione materiałami i uszczelnione urządzeniami chłodzącymi wodą.
5Ustawianie maszyny do roztopiania: Proces topienia żużlu tytanowego jest przerywanym procesem, a działanie każdego pieca obejmuje głównie etapy takie jak podawanie, umieszczanie elektrody,stopienie, i rozładowywanie;
Zgodnie z charakterystyką topienia złomu tytanowego konieczne jest użycie maszyny do gromadzenia materiału i tworzenia skorupy w piecu.
6- Energooszczędna sieć krótka: składa się z wodnoochłodzonego kompenzatora, wodnoochłodzonej rury miedzianej i wodnoochłodzonego kabla,przyjęcie nowej, oszczędnej energii, struktury krótkiej sieci z podwójnym okablowaniem i układem zewnętrznego trójkątaNaturalny czynnik mocy jest wysoki.
7Wybór elektrody grafitowej: elektroda umożliwia przejście dużej gęstości prądu, zapewniając rozsądny system zasilania,który jest korzystny dla skrócenia czasu topnienia i zmniejszenia zużycia energii.
8Elektrody miedziane: Każda elektroda fazowa jest mocno utrzymana przez cztery miedziane płytki, które działają niezawodnie, nie są podatne na łuki i mają długą żywotność.
9Wdrożyć automatyczne tłoczenie i ciągnięcie elektrody: hamulca elektrodowy przyjmuje technologię hamulca podwójnej hydraulicznej sprężyny sprężynowej z dużego pieca stopowego.Kiedy elektroda jest zaciskana, sprężyna tarczowa automatycznie naciska i utrzymuje elektrodę, która ma długą żywotność, prostą obsługę i niezawodną wydajność znacznie lepszą niż pojedyncze urządzenia hamulcowe.Pierścień ciśnieniowy służy do zaciskania, a przewodząca płyta jest zaciskana i uwalniana przez cylinder hydrauliczny.
10. Elektryczny transformator pieca: przyjmuje transformator o niskiej stratze oszczędności energii z bocznymi liniami wyjściowymi, które mogą być przeciążone o 30%.silne chłodzenie olejem i wodą, jest wyposażony w kompletne urządzenia ochrony temperatury oleju i gazu.
11. Urządzenia elektryczne o wysokim napięciu: Układ sterujący przyjmuje skrzynkę przełącznika próżniowego, która posiada pełne wykrycie, pomiar i ochronę przekaźnika dla napięcia, prądu, mocy i energii elektrycznej.W przypadku urządzeń o napędzie prądu większym niż 50 kV, należy zastosować urządzenia o napędzie prądu większym niż 50 kV..
