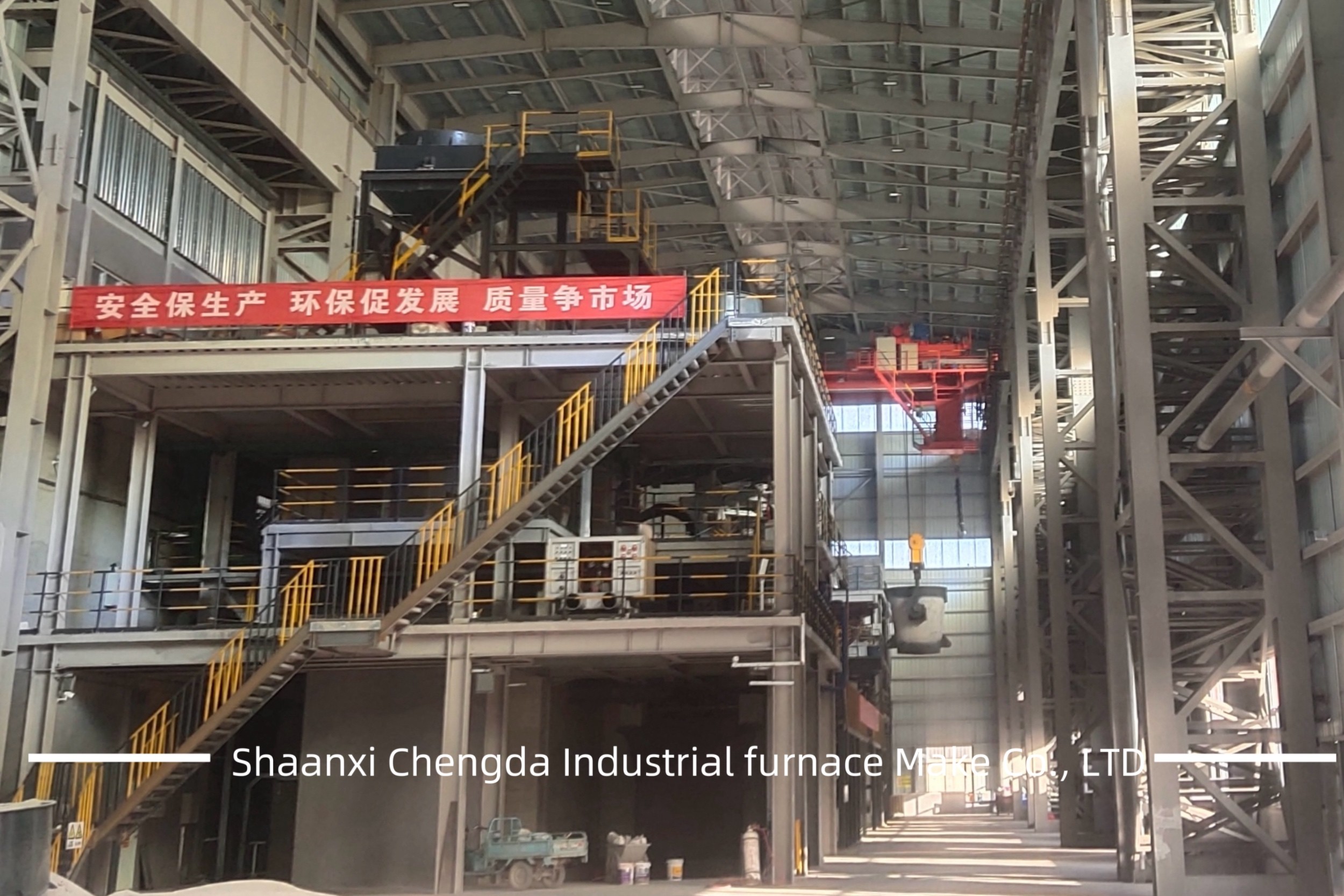

Piec do rudy żelazostopów - piec do rafinacji

Piec do rudy żelazostopów - piec rafinacyjny

Przedstawiono wydajność produktu i główne zastosowania:

Piec do rudy jest używany głównie do produkcji żelazokrzemu, żelazomanganu, żelazochromu, żelazowolframu, krzemomanganu i innych żelazostopów. Cechy wyposażenia: Jego charakterystyka pracy to użycie węgla lub magnezu jako materiału ogniotrwałego do wykładziny pieca, użycie elektrod samorozwijających się. Elektroda jest wkładana do wsadu w celu pracy łukiem zatopionym, a energia wytwarzana przez energię łuku i prąd przepływający przez opór wsadu jest wykorzystywana do topienia metalu, dodawania wsadu kolejno, przerywanego odprowadzania żużla żelaznego i ciągłej pracy w przemysłowym piecu elektrycznym.

Cechy wyposażenia:

Jego charakterystyka pracy to materiały termiczne ryżowe lub termiczne magnezowe jako wykładzina pieca, użycie elektrod samorozwijających się. Elektroda jest wkładana do wsadu w celu formowania łuku, a energia wytwarzana przez energię zewnętrzną i prąd jest wlewana przez opór materiału lampy, który jest używany do topienia metalu, dodawania materiału jeden po drugim, przerywanego odprowadzania żużla żelaznego i ciągłej pracy w przemysłowym piecu elektrycznym.

Skład wyposażenia:

korpus pieca, okap niskodymny, system sterowania, system krótkiej sieci, podawanie, dystrybucja, system opróżniania, system hydrauliczny, system chłodzenia wodą, system pneumatyczny, transformator, system zasilania wysokim napięciem, system sterowania niskim napięciem, komputerowy system operacyjny, inne pomocnicze urządzenia żelazne itp.

Piec do rudy żelazostopów - piec rafinacyjny
Piec rafinacyjny do żelazostopów to specjalistyczne urządzenie termiczne stosowane w przemyśle żelazostopów. Zajmuje się głównie „wtórnym przetwarzaniem” surowych żelazostopów (produkowanych przez piece do rudy żelazostopów, znane również jako piece łukowe zatopione) — poprzez procesy takie jak regulacja temperatury, modyfikacja składników i usuwanie zanieczyszczeń, podnosi jakość surowego stopu do wysokiej czystości, wysokiej jakości produktów żelazostopowych, które spełniają standardy zastosowań przemysłowych (np. niskowęglowy żelazochrom, wysokokrzemowy żelazomangan). Jest to kluczowe ogniwo w poprawie wartości dodanej produktów żelazostopowych.
1. Główne funkcje i zasady działania
Jego głównym celem jest optymalizacja składu chemicznego i stanu fizycznego surowego żelazostopu. Zasada działania opiera się na wysokotemperaturowych reakcjach metalurgicznych (utlenianie, redukcja, żużlowanie) i separacji w stanie stopionym:
Usuwanie zanieczyszczeń: Wdmuchiwanie gazu utleniającego (np. powietrza wzbogaconego w tlen) do stopionego surowego żelazostopu lub dodawanie środków utleniających (np. tlenku żelaza, tlenku manganu). Zanieczyszczenia w stopie (np. węgiel, siarka, fosfor, krzem) reagują ze środkami utleniającymi, tworząc tlenki, które następnie wchodzą w fazę żużla i są oddzielane od stopionego stopu.
Przykład: W produkcji niskowęglowego żelazochromu, wdmuchiwanie tlenu utlenia nadmiar węgla w surowym wysokowęglowym żelazochromie do CO/CO₂, zmniejszając zawartość węgla z 6-8% (surowy stop) do mniej niż 0,5% (rafinowany stop).
Regulacja składników: Dodawanie środków stopowych (np. żelazokrzemu, żelazokrzemu) do kąpieli stopionej w celu dostosowania zawartości pierwiastków docelowych (np. chromu, manganu, krzemu) w celu spełnienia standardów produktu.
Regulacja temperatury i stanu: Użycie ogrzewania elektrycznego (np. ogrzewania łukiem elektrycznym) lub ciepła reakcji chemicznej (np. ciepła uwalnianego przez utlenianie zanieczyszczeń) w celu utrzymania stopionego stopu w temperaturze 1500-1800°C, zapewniając pełną reakcję składników i płynną separację stopu i żużla.
2. Główne typy i cechy konstrukcyjne
Zgodnie z metodą ogrzewania i charakterystyką procesu, piece rafinacyjne do żelazostopów dzielą się głównie na dwie kategorie, z których każda ma odmienne konstrukcje strukturalne dostosowane do różnych potrzeb rafinacji:

3. Kluczowe parametry techniczne
Parametry techniczne bezpośrednio determinują wydajność rafinacji, jakość produktu i zużycie energii pieca. Kluczowe parametry obejmują:
Pojemność pieca: Zazwyczaj wyrażana przez objętość kąpieli stopionej (np. 50m³, 100m³) lub wagę pojedynczego spustu (np. 30 ton/partia, 80 ton/partia). Duże konwertory są często używane do żelazostopów masowych (np. żelazomangan), podczas gdy małe piece łukowe są używane do cennych żelazostopów (np. żelazowanadu).
Moc grzewcza (dla pieców łukowych): Waha się od 10MVA do 50MVA. Wyższa moc zapewnia szybszy wzrost temperatury i krótsze cykle rafinacji (np. piec łukowy 30MVA może rafinować 25-30 ton niskowęglowego żelazochromu na partię, z cyklem 4-6 godzin).
Temperatura rafinacji: Zazwyczaj 1500-1800°C. W przypadku żelazostopów o wysokich temperaturach topnienia (np. żelazochrom) temperatura musi być utrzymywana powyżej 1650°C, aby zapewnić pełne topienie i reakcję.
Intensywność dostarczania tlenu (dla konwertorów): 2-5 m³/(t·min). Wyższa intensywność tlenu przyspiesza utlenianie zanieczyszczeń, ale wymaga precyzyjnej kontroli, aby uniknąć nadmiernego utleniania pierwiastków docelowych (np. utrata chromu w rafinacji żelazochromu).
4. Zastosowanie przemysłowe i dopasowanie do pieców do rudy
Piece rafinacyjne do żelazostopów są ściśle dopasowane do pieców do rudy żelazostopów (pieców łukowych zatopionych), tworząc łańcuch przemysłowy „produkcja surowa + ulepszanie rafinowane”:
Dopasowanie w górę: Piece do rudy produkują surowe żelazostopy (np. surowy żelazomangan, wysokowęglowy żelazochrom) o stosunkowo wysokiej zawartości zanieczyszczeń i niestabilnych składnikach; te surowe stopy są transportowane bezpośrednio do pieców rafinacyjnych w stanie stopionym (aby zaoszczędzić energię ponownego topienia) lub w stanie stałym (ponownie topione do rafinacji).
Zastosowanie w dół: Rafinowane żelazostopy są kluczowymi surowcami dla przemysłu stalowego i metali nieżelaznych:
Niskowęglowy żelazochrom: Używany do produkcji stali nierdzewnej (zmniejsza zawartość węgla w stali nierdzewnej, aby uniknąć korozji międzykrystalicznej).
Wysokiej czystości żelazokrzem: Używany jako odtleniacz i środek stopowy w wysokiej jakości stali (np. blacha stalowa do samochodów, stal elektryczna).
Rafinowany żelazomolibden: Używany do produkcji wysokowytrzymałej stali stopowej (np. stal lotnicza, stal do platform morskich) w celu poprawy wytrzymałości stali w wysokich temperaturach i odporności na korozję.
5. Charakterystyka oszczędności energii i ochrony środowiska
Wraz z zaostrzeniem polityki ochrony środowiska przemysłowego, nowoczesne piece rafinacyjne do żelazostopów zostały ulepszone pod względem efektywności energetycznej i kontroli emisji:
Odzysk energii: Odzyskiwanie ciepła odpadowego ze spalin (np. użycie kotłów odzysku ciepła do wytwarzania pary do wytwarzania energii) i ciepła użytecznego ze stopionego żużla (np. granulowanie stopionego żużla w celu wytworzenia materiałów budowlanych, takich jak cement żużlowy).
Kontrola emisji: Wyposażenie systemów oczyszczania spalin (np. suche elektrofiltry, filtry workowe) w celu kontrolowania emisji pyłu; w przypadku pieców o wysokiej emisji CO (np. piece rafinacyjne łukowe), zbieranie i ponowne wykorzystanie CO jako paliwa lub surowca chemicznego.
Technologia niskowęglowa: Promowanie wzbogaconego tlenem spalania i ogrzewania elektryczno-termicznego w celu zmniejszenia zużycia paliwa i emisji dwutlenku węgla; opracowywanie niskowęglowych procesów rafinacji (np. rafinacja elektrolityczna w stopionej soli) w celu zastąpienia tradycyjnych procesów energochłonnych.
